APC的解决方案配备了自动检测断路器大小、PDU电路位置和分支电流监控功能，为用户带来更多实用的好处。这些功能与英飞解决方案的容量和变化管理模块兼容，更好地实现自动分支电流设置、调整和平衡功能。

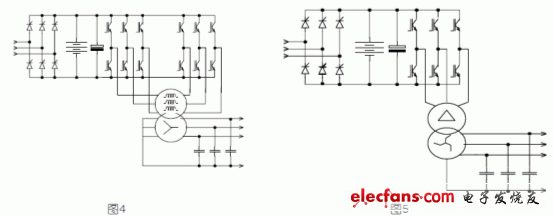

图4的逆变器采用IGBT器件，变压器二次侧绕组采用星形连接。每个一次侧绕组都连接到两个逆变器支路的中点，组成实际上是三个单相全控制的逆变器桥。因此，在二次侧绕组上得到的电压是独立进行调节的，这可有效地确保输出电压的良好平衡，而不管三相负载电流是否处于平衡状态。使用桥式组件的连接方式可使每个支路的变换频率相对于标称变换频率减小1/2，这样每个支路都只在正弦波的1/2个周期内工作。

图5只有一个逆变器（三相全桥），此变压器的耦合方式采用一次侧三角形 / 二次侧曲折星形连接。这种连接方式可实现两个额外的功能。首先，它可以实时（即刻、瞬间）地调节每相的输出电压，而各相输出电压都与逆变器的逆变支路相对应。此外，变压器二次侧的Z形连接所吸收的负载3n次谐波电流传送到变压器的一次侧绕组，使这些谐波电流只在一次侧绕组内流动，这样，可降低IGBT的换向电流，从而减少了换向损耗。

以上所述就是逆变器中的变压器是如何逐步发展演变的过程。

二、 UPS输出隔离变压器的功能

了解传统UPS输出隔离变压器的功能是非常重要的，因为只有当用电路措施能够完全实现它的功能时，才有可能在新一代设备中替代并取消它。实际上对这个问题是存在一些误解的，诸如：逆变器输出隔离变压器“有隔离的作用”、能够“抗干扰”、能够“缓冲负载的突变”，还能“提高UPS的可靠性”等等，甚至于认为无变压器的UPS就不能可靠的工作，好像这个变压器是为了这些目的而专门设计的。持有这种看法的人要么是对UPS逆变器工作原理不太了解，要么是对隔离变压器的功能和在逆变器电路中的作用不甚了解。应该说这个变压器是工频机全桥逆变器不可分离的构成部分，而且它的作用也很简单：升压和产生三相四线输出的零线。

1、输出变压器的功能之一是为单相负载提供所需要的零线

传统双转换UPS输出变压器的一个重要功能是在UPS输出端产生为单相负载供电时所需要的中性线（通常称之为零线）。

带输出变压器的UPS的DC/AC逆变器通常是由全桥电路组成，如图6和图7所示。输出端必须加变压器，否则就完不成输出单相或三相四线交流电压的功能。所以此变压器应视为产生输出零线的变压器。

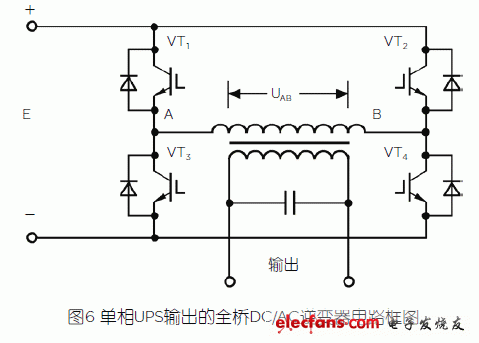

图6为单相UPS输出DC/AC逆变器主电路图，它是一个全桥逆变电路，每个桥臂有两个串联的IGBT（VT1——VT4），输出交变电压UAB由两个桥臂的中点A和B引出。

当VT1和VT4同时通导（VT2和VT3截止）时，由直流电压E形成的电流回路是电压E的正端—VT1—负载A端—负载B端—VT4—电压E的负端；而VT2和VT3同时导通（VT1、VT4截止）时，由直流电压E形成的电流回路是电压E正端—VT2—负载B端—负载A端—VT3—电压E的负端。如果VT1和VT4与VT2和VT3交替导通的周期是50Hz，则加在负载上的电压UAB是幅值为直流电压E的50Hz方波或者准方波，如果VT1和VT4以及VT2和VT3都以高频正弦波脉宽调制（SPWM）规律导通和截止，则负载端电压UAB是幅值可调整的正弦波。

值得注意的是，通常单相负载的输入电压要求有一根零线，而且这根零线在系统中（供电系统输入变压器的输出端）是要接大地的，显然，如果把图6单相电路中的A或者B任一点做输出零线接地，都会使输入电压通过导通的半导体功率器件对零线短路而立即烧毁逆变器。

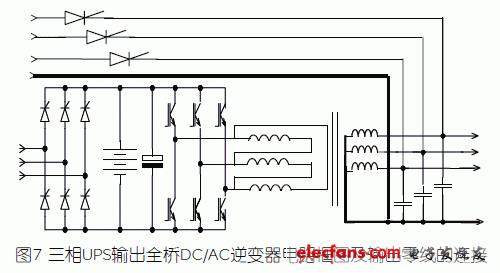

图7为三相UPS输出的全桥DC/AC逆变器电路框图。为了满足负载必须有零线的要求，于是就增加一个输出隔离变压器，变压器的初级做三角型连接，由三相全桥的三个桥臂中点做三相线电压输入，变压器次级星型连接，产生新的零线按三相四线制向负载供电。

这里不仅需要输出隔离变压器产生零线，为了UPS转旁路时也能正常供电，输出变压器产生的零线还必须与系统输入的零线连接在一起。
