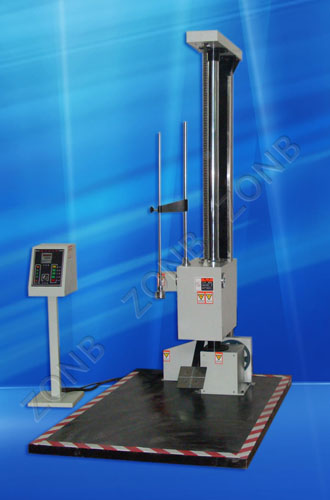

跌落测试台

产品名称:跌落测试台

产品型号:ZB-DL-S150

   跌落测试台满足运输条件下产品包装承受的能力，从而改进、完美包装设。本试验机采用双柱导向、液压缓冲、高度跌落次数可置，工作稳定可靠，可实现棱、面、角跌落。

跌落测试台的技术参数:

底板尺寸:W1200×D1400×H100（mm）

测试台尺寸:W750×D300×H10（mm）

主杆尺寸:全长1900mm   直径95mm

上下主力尺寸:全长1700mm   直径30mm

测试物夹具尺寸：全长1000mm直径15mm

底板：100×50mm槽钢，面部采用6mm铁板喷塑

测试台：10mm硬质铝板（进口）

主杆：45＃实心钢，表面热处理

主力杆：60＃实心丝杆配钢牙杯上落

夹具：45＃实心钢，表面热处理，两头配备产品六个及角固定角码

跌落测试台的控制部分

主力：进口1/2HP马达配20：1减速机1套

控制器：进口士林磁力索制及过载保护2套

总制：15A富士开关1个

行程开关：日本进口行程开关2套

控制开关：直径为25mm按钮5套

跌落测试台的主要保护方式

马达故障保护

高低限制保护

紧急停止保护

测试物规格

最高负载：60Kg

测试物最大尺寸：W1000×D1000×H800（mm）

测试物最小尺寸：W100×D100×H100（mm）

开板速度：0.2秒

开板反弹力：约40Kg

操作说明

　　1、连接电源：AC380V   50HZ  三厢五线，接线法详见控制箱上标注。

　　2、打开电源开关至ON位置，（此时严禁未专业培训之人员进入黄色警戒线内做任何有关试验操作，严禁站在跌落臂下，非常危险），电源指示灯亮。

　　3、设置所需要的高度，按上升键或下降键，升至所要测试的高度。

　　4、高度设定完成将待测试对象，放置测试板上，将夹具固定完成（注意：测试时，须由两人完成）自行按所需面、角、棱。

　　5、按跌落键，测试物品自由落下，测试完成。

　　6、按复位或下降键回位，进行下一轮测试。
