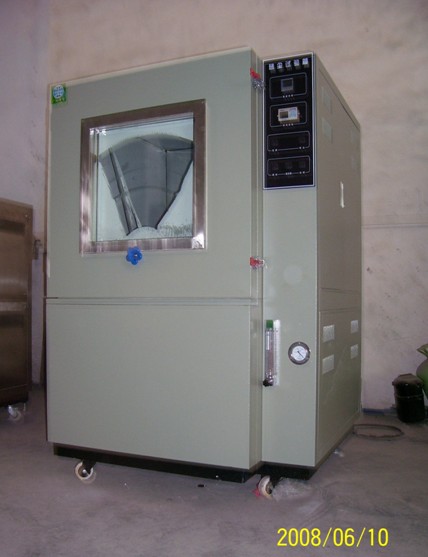

一、产品概要

本试验箱用于低压电器、电机、仪器、仪表、灯具、家用电器等产品，在储存、运输和使用过程中往往会受到砂尘环境的影响。尤其是汽车、电器受砂尘的影响更为显著，本设备就是采用人工模拟砂环境，来检验试品对防尘能力的试验设备。本设备的基本结构和原理及性能，满足低压电器外壳防护国家标准GB2423.37-89的各项要求，也可满足GB7000.1对防尘灯具(IP5X)的防尘试验。除能够提供非层流状的载尘的垂直循环气流，并对其循环载尘气流、开、停、自动定时或连续控制，可作：吹尘、浮尘、流尘、降尘、温度、湿度等多种性能测试，是理想的防尘试验设备。

二、满足标准

CMS-D 3069,GAIS-D 0204

GB/T2423.37-89  电工电子产品基本环境试验规程  试验L：砂尘试验方法

GB/T2421-89  电工电子产品基本环境试验规程   总则

GB/T 2422-1995   电工电子产品环境试验  术语

GB/T4208-1993   外壳防护等级（IP代码）

GJB150.12-86 军用设备环境试验方法　砂尘试验

GB-CNS-7139-D3069

IEC60529.IPX5防尘试验标准

三、主要技术指标

A、外型尺寸规格

1、工作室尺寸：800*800*800(mm)(深×宽×高)

2、设备外围尺寸约：深(L):1300 mm;宽(W):2300 mm; 高(H): 2200mm，不含突出部分。

3、门：全开放式前置门。

B、性能指标

1.      温度范围：15~35℃。

2.      湿度范围:25%~75%R.H

3.      温度均匀度：≤±3℃

4.      试验箱结构：外箱材料：优质烤漆板；内箱材质：SUS304不锈钢；

5.      风路机件：离心风机；

6.      测试孔：1个，Ø50；

7.      试样回收系统：可回收；

8.      灰尘浓度: 2~4 kg/m³，可根据要求更改；

9.      灰尘密度:10+_7g/ m³

10.  试样：干燥滑石粉、石英粉、亚利桑那ISO12103-1：1997，浓度2～4kg/ m³，可根据试验要求增加或减少。

11.  试件电源插座：防尘插座；

12.  所用粉尘应含1Kg干石英沙，颗粒分布为：a.通过150μm孔径，104μm线径：99%~100%；b.通过105μm孔径，64μm线径：76%~86%；c.通过75μm孔径，52μm线径：60%~70%；

13.  风速：1.5~8.9M/S（可调）；

14.  样架：2层不锈钢，可承重≤40KG；

15.  测试视窗：一个，可以方便的观测实验室的样品，配有手动刮片。

16.  温度控制器：数显控制器（此控制器具备下述多种任意设定控制功能）；

a)      循环周期：15min/7s，也可任意调整；

b)      预设试验时间：0s~999h99m99s任意可调；

c)      通电：断-通-断或其他方式；

17.  功能：吹尘、浮尘、流尘：可作间隙、周期试验。

18.  加热系统：镍烙合金加热系统

19.  砂尘循环系统：通过离心风机强制循环。灰尘喷射时间： 5S/20mins, 也可任意调整。

20.  标准：本试验箱能满足GB2423中家用电器、低压电器、汽车、摩托车零部件外壳防护等级试验要求。

四、           安全保护系统

1.      相序保护

2.      漏电保护

3.      电机过热保护

4.      声光报警
