主要特点：
■AC / DC / IR / GB / LC 五合一综合测试
■可同步进行产品功能测试 (Function Test)，最大可达 20A
■可程序电压输出及限制值
■OSC 开短路侦测
■Flashover 侦测
■人体保护电路
■多种扫描装置支持动态泄漏电流测试
■标准 RS232 接口
■可选购 GPIB 界面
■大型 LCD 面板
■面板锁定功能
■PC 软件支持
■UL / TUV / CE
全方位电气安规测试解决方案
电气安规测试是电气产品质量测试中最主要的项目之一，所有的电气产品，包含电源供应器、充电器、家电产品、信息产品以及影音产品等，皆需要进行电气安规测试。

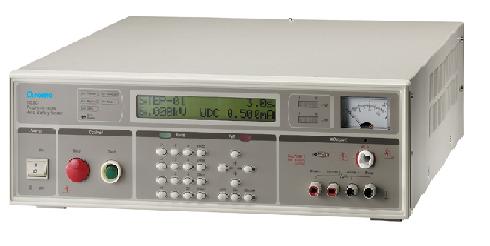

Chroma 19032 系列结合耐压测试(Hi-Pot)、绝缘电阻测试(IR)、接地连接测试(GB)、动态泄漏电流测试(LC/ALC/DLC)以及动态功能测试(Function Test)。Chroma 19032 让您不须购买多台耐压测试器，减少产线 50% 的空间浪费，单次排程扫描测试，提升产在线电气安规测试的效率，减少测试风险。
|
型号 |
9032C |
19032 |
|
模式 |
DCV/ACV/IR/GB/LC(option) |
|
耐压测试 |
|
输出电压 |
AC:0.05~5kV,DC:0.05~6kV |
|
加载分辨率 |
1%+5V |
|
电压分辨率 |
2V |
|
电压准确度 |
1%+5counts |
|
切断电流 |
AC:40mA,DC:12mA |
|
电流分辨率 |
AC:1μA,DC 0.1μA |
|
电流准确度 |
1%+5counts |
|
频率 |
50Hz/60Hz |
|
测试时间 |
0.3~999sec,continiu |
|
上升时间 |
0.3~99.9sec,off |
|
信号模式 |
单信号 |
|
绝缘测试 |
|
输出电压 |
DC:0.05~1kV |
|
电压分辨率 |
2V |
|
电压准确度 |
2%+5V |
|
IR范围 |
1MΩ～50G |
|
阻抗分辨率 |
0.1MΩ |
|
阻抗准确度 |
5% |
|
接地电阻测试 |
|
输出电流 |
AC:3~30A |
|
电流分辨率 |
10mA |
|
电流准确度 |
1%+5counts |
|
GR范围 |
10~510mΩ |
|
阻抗分辨率 |
0.2mΩ |
|
阻抗准确度 |
1%+5counts |
|
测试模式 |
4线测量 |
|
补偿功能 |
0~100mΩ |
|
ARC探测 |
|
设置模式&, amp;, amp;, amp;, lt;, SPAN lang=EN-US style="FONT-SIZE: 9pt"> |
可程设置 |
|
探测电流 |
AC:1~40mA,DC:1~12mA |
AC:1~20mA,DC:1~12mA |
|
最小脉宽 |
10μs approx |
40/20/10/4μs selective |
|
安全保护功能 |
|
快速输出切断 |
0.4ms(NG发生后) |
|
快速直流释放 |
＜0.2sec |
|
锁定 |
密码锁定 |
|
GO/NG判定 |
|
报警 |
GO:短鸣;NG:HI,LOW,ARC NG 长鸣 |
|
Data Hold |
最近测试数据记忆 |
|
Step Hold |
单步触发 ON/OFF |
|
记忆存储 |
10步50组呼叫 |
50步100组呼叫 |
|
自动泄漏电流扫描器（可选） |
|
模式 |
LC/VA |
|
泄漏电流 |
|
DUT输入电源 |
AC:300V/10A(最大) |
|
短路保护 |
10A/250V(保险丝) |
|
电流范围 |
0.1~590μA/500~6000μA |
|
电流分辨率 |
0.2μA/2μA |
|
电流准确度 |
2%+5counts(DC-5kHz) |
|
测量模式 |
|
测量模式 |
Normal,Reverse,Single fault normal,Single fault reverse |
|
测量设备 |
UL554NP:Medical appliances& equipment
UL554P:Medical appliances& equipment
UL1563:Electrical equipment & component
UL2601,IEC 601-1,EN6060-1:Medical appliances & equipment
UL3101,UL1950,UL950,,IEC1010,IEC950,EN60950:Experiment & information equipment 5 different kinds human body RC network |
|
电压表 |
|
电压范围 |
AC:0~300V |
|
电压准确度 |
1.5%+5counts |
|
电流表 |
|
电流范围 |
AC:0.1~10A |
|
电流准确度 |
1.5%+5counts |
|
上下限 |
|
LC上下限 |
0~9.99mA,1μA(解析度) |
|
电流上下限 |
0~9.999A |
|
VA上下限 |
0~2200V |
|
VA分辨率 |
0.1VA |
|
一般规 |
|
试环境 |
温度:0℃~40℃ 湿度:≤80%RH |
|
功率 |
空载:100W,额定负载:＞650W |
|
电源 |
100V/120V/220V(AC±10%)/240V(AC+5%~-10%),50/60Hz |
|
重量 |
约24 kg |
|
尺寸(W×H×D) |
430×133×470mm |
|
|
|
