主要特点：

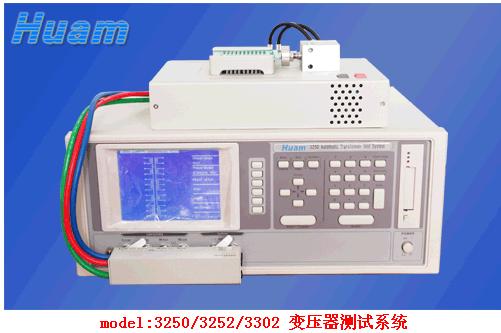

Meter:3250/3252/3300/3302变压器测试器。提供变压器厂生产线或品管进出货检验是高稳定。高可靠度的精密量测仪器，技术上采用增强圈数比的能力。可解决低偶合系数变压器圈数比、圈数量测等问题。使量测结果更加的确实与精华。Meter: 3252/3302除了提供您变压器扫描的测试功能外，也提供LCR量测功能，不仅操作便利。也可降低生产设备成本，为提供客户操作及使用的便利性。另设计多种规格的测试治具。也接受客户的特殊规格订做。让您的量测过程，更加便利。
主要特征：
■ 测试频率20Hz~200KHz/1MHz,精确度0.02%
■ 高速LCR量测，最快80次/秒
■ 3种阻抗输出模式选择，量测结果与各家知名品牌LCR完全比对
■ 基本量测准确度0.1%
■ 增强式圈数比准确量测，适用于低磁导率的磁心
■ 高速DCR量测，最快50次/秒
■ 1320-20A偏压电流源直流控制功能（谨适用于3252/3302）
■ 提供各式标准测试治具及特殊治具订制
■ 四端测试治具，可得到DCR，电感量和圈数比的精确且稳定的量测
■ 15组内部仪器设定可供储存及呼叫
■ 内建式比较器，10级分类及计数功能（谨适用于3252/3302）
■ 标准RS-232.HANDLER及PPINTER界面
■ 2MSRAM记忆卡供机台资料设定及备份（可选购）
|
型号 |
3250/3300 |
3252/3302 |
|
主要功能 |
变压器扫描测试 |
变压器扫描测试+LCR测试 |
|
测试参数 |
|
变压器扫描测试 |
圈数比(Turn Ratio),相位(Phase),圈数(Turn),电感(L),漏电感(LK)<平衡(Balance)交流电阻(ACR), 电容(Cp),直流电阻(DCR),接脚短路(Pin Short） |
|
LCR测试 |
|
电感(L), 电容(C), 电阻(R), 直流电阻(DCR) 品质因子(Q),阻抗绝对值（|Z|）阻抗导纳（Y）损耗因子（D）电抗（X）相位角（⊙） |
|
测试信号 |
|
测试电压 |
Turn |
10mV-10V.10% 10mV/step |
|
其他 |
10mV-2V ±10% 10mV/step |
|
测试频率 |
Turn |
3250,3252:1KHz-200KHz,0.02%/3300,3302:1KHz-1MHz,0.02%/解析度：0.01Hz(＜1KHz) |
|
其他 |
3250,3252:20Hz-200KHz,0.02%/3300,3302:20Hz-1MHz,0.02%/解析度：0.01Hz(＜1KHz) |
|
输出阻抗 |
Turn |
10Ω，当测试位准≤2V 50Ω，当测试位准>2V |
|
其他 |
Constant=OFF, Constant=320X:100Ω ±5%, Constant=107X:25Ω ±5%,
Constant=106X:100mA ±5%(1V设定), 电感负载小于己于10Ω，10Ω±10%，阻抗≥10Ω |
|
测量显示范围 |
|
L.LK/C/Q.D/ |
L,LK:0.00001uH-9999.9H C:0.00001Pf-999.999mf Q.D:0.00001-99999 |
|
Z.X.R/Y/θ |
Z.X.P:0.00001Ω-99999MΩ Y:0.01Ns-99.9999S ⊙:-90.00-+90.00 |
|
DCR/Turn |
DCR:0.01mΩ-99.999MΩ Turn:0.01-99999.99圈(次电压小于100Vrms) |
|
Pin-Short |
11组,接地与接脚之间 |
|
基本准确度 |
|
L.LK.C.Z.X.R.DCR |
0.1%(若为AC参数1KHZ) |
|
Q.D/θ/Turn |
Q.D:0.0005(1KHz) ⊙:0.03(1KHz) Turn:0.5%(1KHz) |
|
测量速度（最快速） |
|
L.LK.C.Z.X.R.D.θ |
80meas./sec |
|
DCR |
50meas./sec |
|
Turn |
10meas./sec |
|
判定方式 |
|
变压器扫描测试 |
各参数之良品/不良品判定由选购之HANDLER界面输出 |
|
LCR测试 |
|
10级分类及总合计数由标准HANDLER界面输出
良品/不良品判定由标准HANDLER界面输出 |
|
显示器 |
320X240点矩阵LCD液晶显示器 |
|
修正功能 |
开路(OPEN)/短路(SHORT)归零,负载修正 |
|
记忆卡 |
50组仪器设定,可籍由记忆卡扩充 |
|
等效电路模式 |
串联. 并联 |
|
触发 |
内部 手动 外部 |
|
环境条件 |
温度:10℃~40℃ 湿度:10%~90%PH |
|
消耗功率 |
最大140VA |
|
电源需求 |
90-125Vac OR 190-250Vac 48Hz-62Hz |
|
重量 |
约9Kg |
|
尺寸（宽×高×深） |
430x180x320mm |
