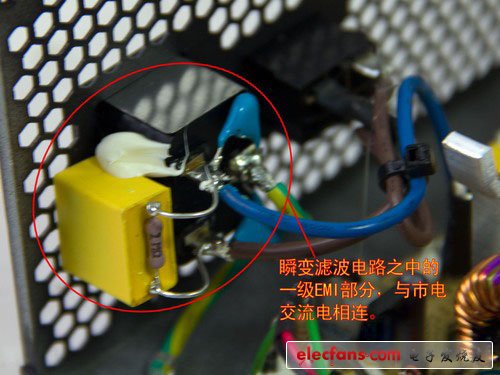

一级EMI部分

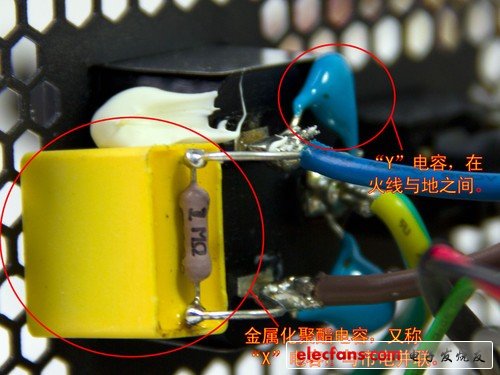

“X”电容和“Y”电容
上面看到的这张图有点眼熟吧。这就是首页的“X”电容(是大图哦!),它在电源电路之中通常是起滤波作用的,不过需要留意的就是它们的外观长得可能并不一样。
表里不一 外观相似作用不同
在每个电源的内部,我们都能看到很多长得很像的东东,但是请大家注意,它们是“表里不一”的哦。

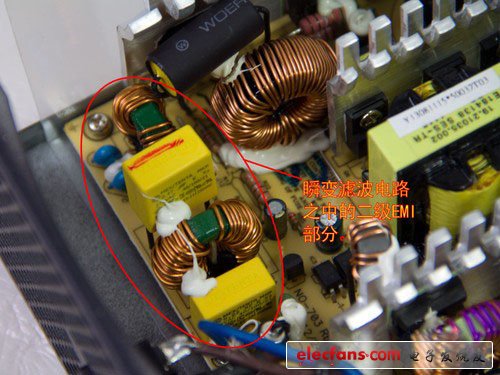

二级EMI

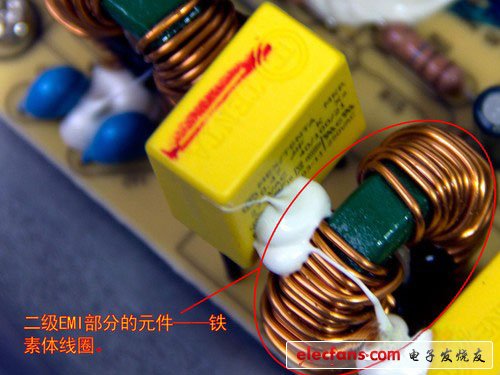

铁素体线圈

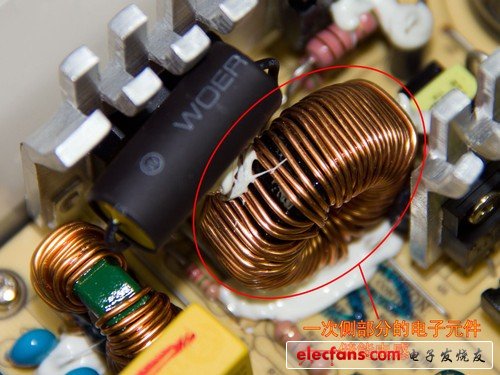

储能电感
就拿上面的两个缠绕满了铜丝的东东来说,别看他们外观相似,但是它们一个是铁素体线圈,一个是储能电感。在电源之中有着各自不同的任务分工。
电容有大小 作用有同也有异
电容的部分也是有体积大的,也有体积小的,虽然都是叫做电解电容,但是它们的所在位置不同,产生的作用也不一样。

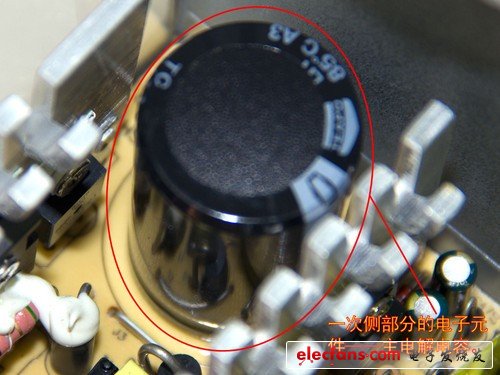

一次侧主电容
就拿上图之中的电容来说,大体积的电解电容主要起滤波作用,用来滤除高频和脉冲干扰。而图中右下角的两个小体积的电解电容,有储能的作用,在掉电的时候一定程度上的保障电力供应。

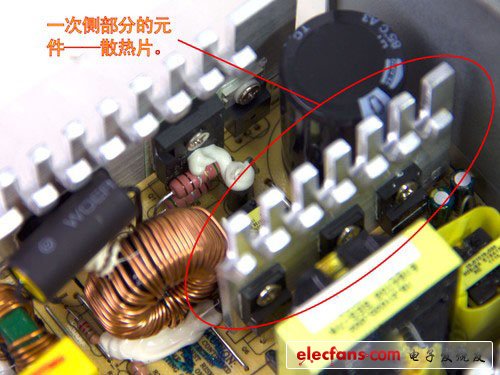

散热片

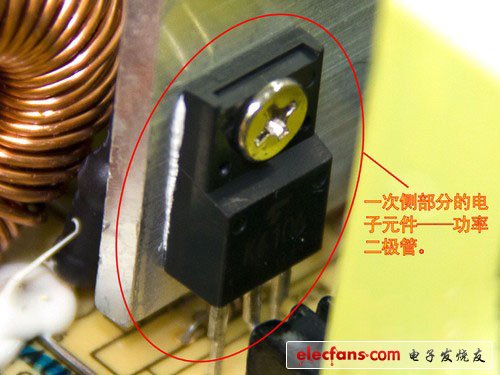

功率二极管
在散热片上面,我们常能看到大量的黑色小芯片,它们之中有的是功率二极管,有的是MOSFET开关管,有的是大功率肖特基整流桥(高端电源的整流桥会安置在专门的散热片上)。
有时仨有时倆 变压器的数量多少
接下来我们就来看看一次侧和二次侧的间隔——变压器(Transformer)。

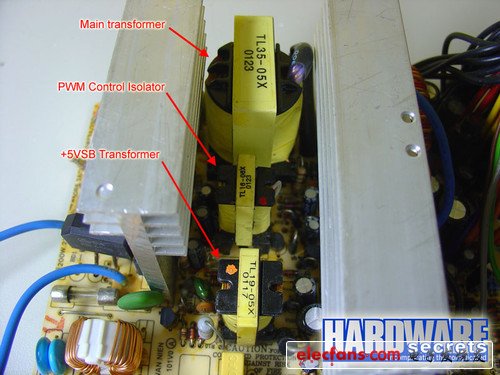

三个变压器
一般情况下,在电源的两个散热片之间都会安排3个变压器,主变压器是最大个的那颗;中等“体型”的那颗往往负责+5VSB输出,而最小的那颗一般用于PWM控制电路,主要用于隔离一次侧和二次侧部分(这也是为什么在上文图3和图4中的变压器上贴着“隔离器”的标签)。有些电源并不把变压器当“隔离器”来用,而是采用一颗或者多颗光耦(看起来像是IC整合芯片),也即说采用这种设计方案的电源只有两个变压器——主变压器和辅变压器。
主变压器和辅变压器

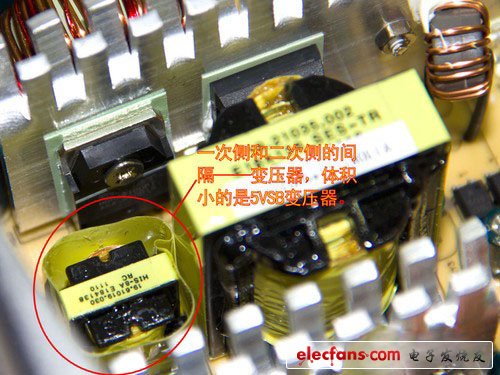

5Vsb变压器
大体积的主变压器的一次侧与开关管相连,二次侧与整流电路与滤波电路相连,可以提供电源的低压直流输出(+12V,+5V,+3.3V,-12V,-5V)。
最小的那颗变压器负载+5VSB输出,通常也成为待机变压器,随时处于“待命状态”,因为这部分输出始终是开启的,即便是PC电源处于关闭状态也是如此。
