恒流源是能够向负载提供恒定电流的电源，因此恒流源的应用范围非常广泛，并且在许多情况下是必不可少的。例如在用通常的充电器对蓄电池充电时，随着蓄电池端电压的逐渐升高，充电电流就会相应减少。为了保证恒流充电，必须随时提高充电器的输出电压，但采用恒流源充电后就可以不必调整其输出电压，从而使劳动强度降低，生产效率得到了提高。恒流源还被广泛用于测量电路中，例如电阻器阻值的测量和分级，电缆电阻的测量等，且电流越稳定，测量就越准确。
　　集成运放构成的线性恒流源

图1

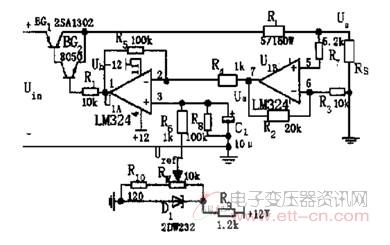

　　采用集成运放构成的线性恒流源 电路构成如图1所示，两个运放（一片324）构成比较放大环节， BG1、BG2三极管构成调整环节， RL 为负载电阻， RS为取样电阻， RW为电路提供基准电压。工作原理：如果由于电源波动使Uin降低，从而使负载电流减小时，则取样电压US必然减小，从而使取样电压与基准电压的差值（US- Uref）必然减小。由于UIA为反相放大器，因此其输出电压Ub=（R5/R4）×Ua必然升高，从而通过调整环节使US升高恢复到原来的稳定值，保证了US的电压稳定，从而使电流稳定。当Uin升高时，原理与前类同，电路通过闭环反馈系统使US下降到原来的稳定值，从而使电流恒定。调整RW，则改变Uref，可使电流值在0～4A之间连续可调。
　　采用开关电源的开关恒流源

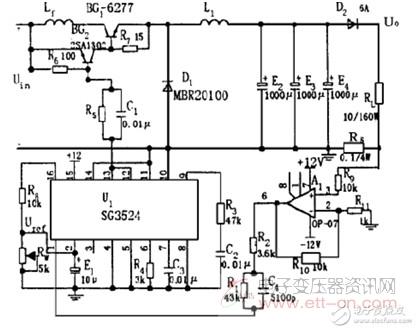

　　采用开关电源的开关恒流源电路构成如图2所示。BG1为开关管，BG2为驱动管， RL为负载电阻， RS为取样电 阻， SG35 24为脉宽调制控制器， L1、E2、E3、E4为储能元件， RW提供基准电压Uref。 图采用开关电源的开关恒流源工作原理：减小开关器件的导通损耗和开关损耗是提高电路效率的关键。为此，器件选择饱和压降小、频率特性好的开关三极管和肖特基续流二极管。

图2

　　扼流圈L1的磁芯上再绕一个附加线圈，利用电磁反馈降低开关三极管的饱和压降，并采用合理的结构设计，使电路的分布参数得到有效的控制。当电源电压降低或负载电阻RL 降低时，则取样电阻RS 上的电压也将减少，则SG3524的12、13管脚输出方波的占空比增大，从而使BG1导通时间变长，使电压U0回升到原来的稳定值。BG1关断后，储能元件L1、E2、E3、E4保证负载上的电压不变。当输入电源电压增大或负载电阻值增大引起U0增大时，原理与前类同，电路通过闭环反馈系统使U0下降到原来的稳定值，从而达到稳定负载电流IL 的目的。
　　采用集成稳压器构成的开关恒流源

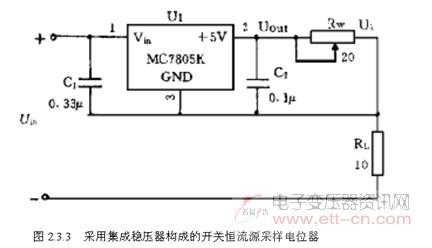

　　采用集成稳压器构成的开关恒流源 电路构成如图3所示。MC7805为三端固定式集成稳压器，RL 为负载电阻，RW为可调电阻器。 工作原理：固定式集成稳压器工作在悬浮状态，在输出端2和公共端3之间接入一电位器RW，从而形成一固定恒流源。调节RW，可以改变电流的大小，其输出电流为：IL=（ Uout/RW） +Iq式中Iq 为MC7805的静态电流，小于10m A。当RW较小即输出电流较大时，可以忽略Iq。当负载电阻RL 变化时，MC7 8 05用改变自身压差来维持通过负载的电流不变。

图3 采用集成稳压器构成的开关恒流源采样电位器

　　RW 的确定：RW 的值可由RW=Uout/IL 确定。因Uout=5 V，IL=0.5～2A，因此确定的取值范围为2.5～10Ω。 输出电压和负载变化范围的确定：根据设计要求，本例的输出电压U0=10V。由于恒流源的输出电流可调范围为0.5～2A，因此相应的负载变化范围为5～20Ω。 以上几种恒流源结构简单，可靠性高，调整方便，在科研中已得到了应用。其中线性恒流源适用于蓄电池的恒流放电，开关恒流源适用于蓄电池的恒流充电，集成稳压器构成的恒流源适用于电阻测量等。
　　压控恒流源电路设计
　　压控恒流源电路设计 压控恒流源是系统的重要组成部分，它的功能是用电压来控制电流的变化，由于系统对输出电流大小和精度的要求比较高，所以选好压控恒流源电路显得特别重要。采用如下电路： 电路原理图如图4所示。该恒流源电路由运算放大器、大功率场效应管Q1、采样电阻R2、负载电阻RL等组成1、硬件设计。
