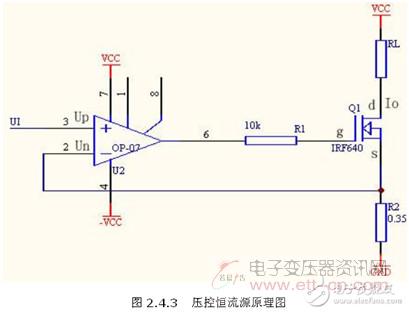

图4  压恒流源原理图

　　电路中调整管采用大功率场效应管IRF640。采用场效应管，更易于实现电压线性控制电流，既能满足输出电流最大达到2A的要求，也能较好地实现电压近似线性地控制电流。因为当场效应管工作于饱和区时，漏电流Id近似为电压Ugs控制的电流。即当Ud为常数时，满足：Id=f（Ugs），只要Ugs不变，Id就不变。在此电路中，R2为取样电阻，采用康铜丝绕制（阻值随温度的变化较小），阻值为0.35欧。运放采用OP-07作为电压跟随器， UI=Up=Un，场效应管Id=Is（栅极电流相对很小，可忽略不计） 所以Io=Is= Un/R2= UI/R2。正因为Io=UI/R2，电路输入电压UI控制电流Io，即Io不随RL的变化而变化， 从而实现压控恒流。 同时，由设计要求可知：由于输出电压变化的范围U〈=10V，Iomax=2A，可以得出负载电阻RLmax=5欧。
　　电源电路设计

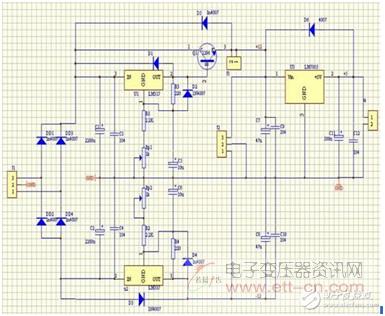

　　本系统对电源有较高的要求。设计电源时既要保证电源的高稳定度，也要保证电源能输出大于2A的电流，故本系统采用三级管1264来扩流而且在使用电源时必须充分考虑电源的效率。电源电路如图5所示，此电源电路采用了LM317和LM337，其输出电压是连续可调的，输出电压调到为＋15V和－15V来供给硬件电路使用，其中－15V的电源是供运放使用的，不需要扩流；而＋15V的电源的负载电流要求不低于2A，所以采用三级1264来扩流。另外用LM7805产生＋5V的电压供凌阳SPCE061A单片机使用。

图5

　　线性恒流源、开关恒流源，可靠性高，调整方便，在科研中已得到了应用。其中线性恒流源适用于蓄电池的恒流放电，开关恒流源适用于蓄电池的恒流充电，集成稳压器构成的恒流源适用于电阻测量等。SPCE061A单片机作为中央控制器，本系统有功能强、性能可靠、体积小、电路简单的特点。本系统最小可步进1mA ，精度也比较高。输出电流范围较宽。，硬件部分中采样电阻的热稳定性要较好，硬件中的核心模块为压控恒流源，其核心元件采用场效应管其性能和稳定性均高于三极管。
