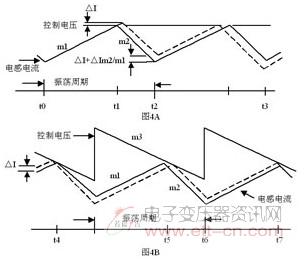

图4  斜率补偿

　　当系统工作在占空比大于50％或连续电感电流条件下，会产生谐波振荡，它是由固定频率和峰值电流取样同时工作所引起，图4A显示了这种现象。在t0时刻，Q1导通，电感电流以斜率m1上升，t1时刻，电流取样输入到达由控制电压建立的门限。这导致Q1截止，电流以斜率m2下降，直至下一个振荡周期。如果系统有一个扰动加到控制电压上，产生一个小的△I（图中虚线），系统将不稳定。
　　为了能使系统在占空比大于50％或连续电感电流条件下仍能可靠工作，将④端口的锯齿波电压通过射极跟随器Q2送入③端口，从而在电流取样端上增加了一个与脉宽调制时钟同步的人为斜坡，可以在后续周期将△I扰动减小至零，如图4B所示。该补偿斜坡的斜率必须等于或略大于m2/2，系统才具有稳定性。

　　系统设计的保护电路有：
　　● 输出过压保护电路Ⅰ。当输出电压较高，通过电压反馈电路使得②端口电压超过2.5V时，内部触发器复位，外接Q1截止，达到输出过压保护的目的。
　　● 输出过压保护电路Ⅱ。当输出电压升高，高于D9的击穿电压时，稳压二极管D9击穿，可控硅SCR触发导通，使光电耦合器二极管的负端电压降为0V，光电耦合器饱和，②端口电压为最大值，Q1一直截止，达到输出过压保护的目的。
　　● 输出过流、过载保护电路。在电路过流、过载时，输出电压降低，Q3、D4、R8构成次级过流、过载保护电路。当次级未过载时，Q3、D4截止；当次级过载时，Q3、D4导通，④端口电位下降，锯齿波振荡器停振，达到过流、过载保护的目的。
　　● Q1过流保护电路。当电源电压异常时，开关回路的电流增大，取样电阻R15上的电压超过1V时，内部触发器复位，外接Q1截止，有效地保护了Q1。

　　结论
　　本系统采用UC3842设计的电流控制型开关电源，克服了电压控制型开关电源电压调整率和负载调整率差的缺点，并且性能可靠，电路简单。该电源是20～80W的小功率开关电源的理想电源。
