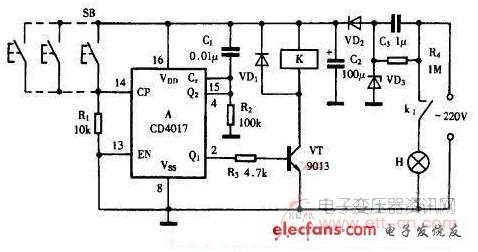

下图1是一个巧妙利用CD40l7的单脉冲触发计数特性而组成的多地单键控制开关。
　　CD4017输出端Q2与清零端Cr短接，使Q0与Q1在CP端输入脉冲作用下轮流输出高电平。在接通电源的瞬间，由于15脚微分电路R2、C1的作用使电路清零，Q0端(该端悬空不接)输出高电平，Q1端输出低电乎，三极管VT截止，继电器K不动作，由它控制的电灯H不亮。只要按一下并接在CP的任一只按键开关SB，CP端便输入一个正脉冲，Q0端输出低电平，Q1输出高电平，VT导通，继电器K得电吸合，其常开接点闭合，电灯H点亮发光。再按一下开关SB，电路翻转，Q0输出高电平，Q1输出低电平，VT截止，K失电释放，电灯H熄灭。按健开关SB的数量可根据需要任意增加或减少，并可安装在不同的地方，从而实现多地控制o
　　VT可用9013型等硅NPN三极管，β≥100。VD1用1N4148型硅开关二极管，VD2为1N4001型等硅整流二极管，VD3用12V稳压二极管，如2CW60型等o K可用JZC—22F、DC12V小型中功率电磁继电器。C3要求采用CBB-400V型聚丙烯电容器，其余阻容元件无特殊要求。

图1
