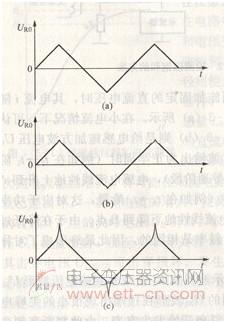

图4  三种波形的比较

（a）未发生磁饱和时的波形；（b）临界磁饱和波形；（c）磁饱和波形

　　上述方法具有以下特点：①能够模拟高频变压器是否发生磁饱和；②利用低压、大电流来检测临界磁饱和点，功率放大器输出能自动限定最大输出功率；③高频变压器不需要接任何外围元器件，操作简便，安全性好；④一次侧电流i的上升速率较低，便于进行观察与操作。
　　作者曾实测过某单片开关电源的临界磁饱和电流，测试数据详见表1。从中可总结出以下规律：①使用同一型号的磁心时，一次绕组的匝数愈少，其电感量愈小，临界磁饱和电流愈大。这是因为磁场强度H与一次绕组的匝数和一次测峰值电流的乘积（NP?IP）成正比，所以当IP不变时，NP↓→H↓，就不容易引起磁心饱和。②在同样的输出功率下，选择尺寸较大的磁心能获得较大的临界磁饱和电流。这是因为尺寸较大的磁心截面积和磁路长度更大，在相同电感量时，绕组匝数可以更少。

表1  测试临界磁饱和电流的数据

　　最后需要指出的是，高频变压器的临界磁饱和电流应大于开关电源的极限电流值ILIMIT，以免开关电源在过电流保护之前高频变压器就已进入磁饱和状态。
