3．1 对脉冲变压器情有独钟的15个理由
    1)体现简捷至上、返璞归真的创作理念；
    2)底层用户群体极易理解和掌控；
    3)成熟并继续进步的技术、材料、工艺支持；
    4)令人信服的可靠性；
    5)近乎永久的寿命；
    6)用于因特网网卡的成功先例；
    7)特别适合RS485单极性脉冲的驱动和传输；
    8)符合国内BS485通信网应用、运行现状；
    9)无源的器件、无源的隔离——彻头彻尾；
    lO)轻松隔离所有节点，使外部总线完全浮置；
    11)相对较低的信号损失和电能损失；
    12)无需考虑数据流向；
    13)(在有限范围内)波特率自适应；
    14)简便的安装；
    15)低廉的成本。

3．2 基本实验电路

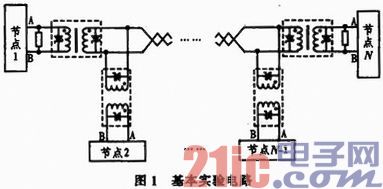

图1是用脉冲变压器隔离A、B二线制RS485节点的基本实验电路。

图1中虚线框内即为总线式RS485隔离器。其中脉冲变压器用于节点隔离；瞬变电压抑制二极管反向箝位于5．0 V，用于保护节点内部的BS485芯片；正向箝位于0．7 V，用于维持1电平时及总线空闲时各节点RS485芯片A、B间所需的弱正偏电压，并吸收脉冲变压器振铃。

3．3 脉冲变压器及其主要参数

脉冲变压器是一个工作在暂态中的变压器。为获得尽可能小的波形传输失真，对于给定的激励脉冲宽度tw，应使输出波形的边沿过渡时间tr和顶降λ都尽量小。在较高的要求下，一般须保证：
    输出波形的边沿过渡时间      tr≤0．2xtwmin         (1)
    输出波形的顶降       λ≤10％                       (2)
    式(1)中，twmin为激励脉冲的最小宽度。

3. 4 激励脉冲宽度tw、输出波形过渡时间tr与波特率B的关系

图2是TTL电平的串行数据帧格式，每帧数据流中包含1位起始位、8位数据位、1位校验位、1位停止位。数据低位在先。

图2中，(a)、(b)、(c)依次为传送55H、00H、FFH时的波形。就BS485信号而言，0电平期间对应于脉冲变压器的被激励时段，而(b)、(c)波形代表了两种极端被激励情况。

如果设数据通信的波特率为B，则图2中的每一个bit位的持续时间为1／B。不难理解，对于给定的波特率B，作用于脉冲变压器的激励脉冲的最大宽度和最小宽度分别为
    twmax=(1+8+1)×(1／B)=10x(1／B)      (3)
    twmin=1／B                           (4)
    设RS485通信的波特率上下限分别为Bmax、Bmin，则根据式(1)、(2)、(3)、(4)，要求脉冲变压器：
    激励脉冲宽度tw=twmax=10x(1／Bmin)             (5)
    波形过渡时间 tr≤0．2xtwmin=0．2x(1／Bmax)    (6)
    且须保证顶降 λ≤10％       (7)
