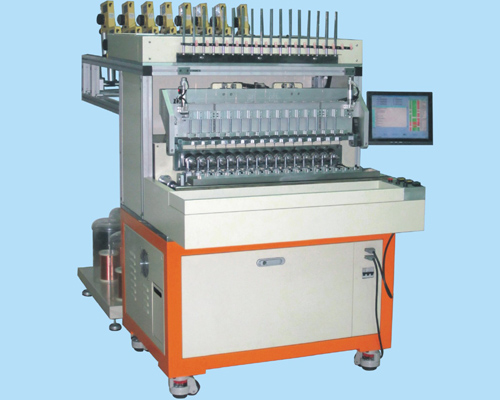

澳德RXTC-1650全自动绕线机

发布日期:2010/11/22   浏览次数:14618
  描述信息

一、设备特征:
1、本司独立开发的多轴全自动绕线机体积精巧、结构紧凑、低噪声、低价格,非常适合目前常规的变压器、继电器及其它高难度的绕线工作;
2、RXTC系列全自动绕线机是继RXTB之后的一个新机型,功能更强大、选配件性能更合理,此系列机型包括:RXTC0880、RXTC1250、RXTC1260、RXTC1636、RXTC1642;
3、具有多种选择功能:包括余线夹、张力器、上下料装置、气动剪刀、自动绞线、中英文编程;
4、RXTC系列均采用了快速换模装置,可确保客户换线的简便快捷;
5、程序编写专门针对中国人习惯(可直接选择中文软件),均采用中文对弹画面,避免因识记I/O或英文不熟练所造成的机器故障及材料浪费和机器易损件,同时降低操作或维护人员的工作困难;
6、随机配备了LCD和LAS操作键功能,产品程序的执行过程及故障均会智能显示,教导工作人员正确使用、正确编程、正确维护机器。

二、技术参数:

项目

内容

控制方式

CNC 3轴AC伺服马达同步控制

卷轴数量

12卷轴,50mm间距

卷轴速度

MAX 12000转/分,正逆转均可

轴转角度

360度1圈,设定单位1度,可锁角度为30度

轴停精度

+/-0.5

导针移动范围

X轴(前后)80mm,移动单位0.01mm
Y轴(左右)80mm,移动单位0.01mm
Z轴(上下)50mm,移动单位0.01mm

适用线径

Φ0.02-0.6 mm

最大卷径

45 mm

最大幅宽

65 mm

导针缠脚速度

MAX 150圈/分

导针缠脚角度

0度、90度、120度三种角度

控制系统

ARM+FPGA

编程界面

中英文互换(LCD显示器)

操作系统

LAS

编程方式

LAS专用操作盒

工作电源

单相220V(或指定电压),50/60HZ

本机功率

5 KW

工作气压

4-6kgf/平方厘米

机台尺寸

1200(L)×900(W)×1400(H) mm

机器重量

700 Kg

选配项目

规格

绞线机

C系列,D系列

气压剪刀

剪刀,刀片

张力器

电子系列,磁力系列,机械系列

防尘罩

C系列

导针转角度

0度、90度、120度

骨架到位检测

D系列
