4　输出切换开关

大多数UPS的输出切换，一般都采用三种方式：第一是用无触点的固态继电器;第二是用有触点的常规继电器;第三则是固态继电器和常规继电器相结合的方式。一般来说固态继电器适用于大电流且切换速度较高的场合，不足之处是其有通态压降和LC电路，所以通态压降损耗会转化为热能，须加散热器散热;而LC电路引起的漏电流则使固态继电器不能完全关断，特别是小电流的情况下;另外大部分固态继电器都需零电压或零电流才能关断，所以切换时间还受负质的影响。常规有触点继电器则与固态继电器则相反，触点电阻小，无需加散热器;无漏电流，关断时间不受负载性质影;但切换时间较长，且有拉弧，影响其寿命。现在好多UPS都采用两种继电器配合使用，切换瞬间用固态继电器，然后用常规有触点继电器，达到提高切换速度而又无需散热的目的。但对于小功率UPS来说常规继电器的切换速度还是能满足UPS的输出切换要求的。

5　锁相功能

UPS要达到不间断输出的目的，除了要求切换时间短以外，还必须要求逆变输出电压和电子旁路的电压在频率和相位上必须一致，这样切换的波形才是完美的。以往人们都采用模拟的锁相环来跟踪电子旁路的相位和频率，达到锁相的目的。本文采用DSP外部捕获口，对电子旁路的相位和频率进行高速的采集，跟踪速度快，精度高。

6　告警和保护功能

在UPS的实际运行中，不管是其本身还是外部有时会出现各种意想不到的问题，因此在UPS装置中告警和保护功能是必不可少的。告警可以提醒运行维护人员及时处理问题，防止事故发生，保护则可以防止设备永久损坏，事故不断扩大。如在交流市电掉电时，由蓄电池逆变供电，但蓄电池的容量是有限的，深度放电将导致蓄电池永久损害。为了避免深度放电故障的发生，在蓄电池逆变供电过程中，必须设有蓄电池电压过低告警和保护功能，只要蓄电池电压达到放电下限电压则停止逆变，并告警通知运行人员及时处理。

另外在UPS的使用过程中，有时会出现输出瞬时短路的情况，因此必须有输出短路保护功能，防止事故扩大。其它如过温、交流输入等都得有告警和保护功能。

7　实验结果

采用上面所介绍的主电路结构和控制等方法，本文研制了一台1KVA 的UPS、交流输入和输出都有工频变压器进行隔离，输入变压器变比为1：1、输入滤波电感为5mH、输出变压器变比为1：2、输出交流滤波电感为2 mH、输出滤波电容为25uF、输出切换采用有触点和无触点两种继电器配合、数字正弦波给定和控制部分采用美国德州仪器生产的TMS320F240芯片、逆变主电路的功率器件采用富士生产的6MBP50RA060模块(里面直接带驱动和保护)。

该装置的部分的测试结果为：

1) 切换时间为<5ms。

2)　谐波失真<3%。

3)　稳压精度<±1%。

4)　稳频精度<±0.5%(直流供电)。

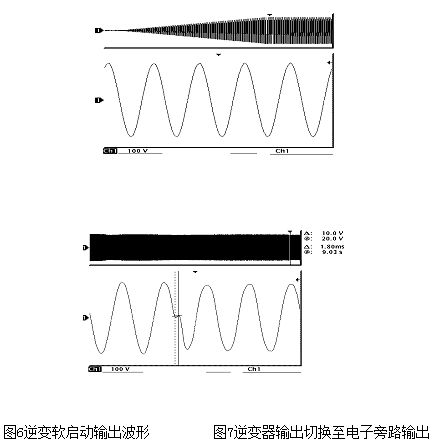

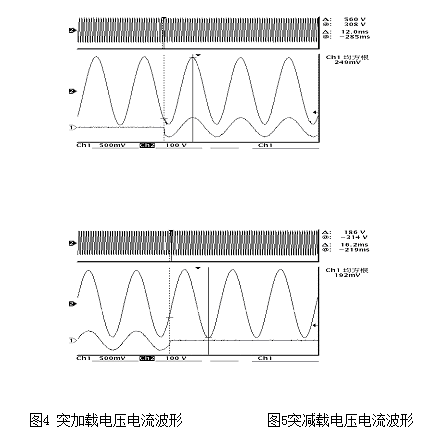

装置的部分波形如下：

8　结论

本文采用输入输出工频变压器隔离，数字与模拟控制技术相结合，直接采用富士生产的6MBP50RA060模块来设计的1kVA在线式不间断逆变电源装置装置，该装置具有以下优点：

1)IPM全桥逆变，高频SPWM调制，输出为完善的正弦波。

2)可靠的输入输出工频变压器隔离。

3)高精度稳压稳频。

4)较小的谐波失真。

5)高速双CPU微处理器，快速的控制，完善的监控，友好的人机接口。
