1 引言

CPS-SPWM技术由于具有等效开关频率高、输出电压谐波含量小、信号传输带宽较宽及控制方法简单等优良特性而被广泛应用在级联H桥多电平变流器中。

较典型的SPWM实现方法主要分为两类：自然采样法和规则采样法，而规则采样法通常存在对称规则采样和不对称规则采样两种方法。文献提出基于不对称规则采样法的GPS-SPWM实现方法，其结论为：相对于规则采样法，采样点和计算量增加了一倍；但变流器输出电压谐波含量却大为减少，波形的不对称性也有所改善。

在此阐述了级联H桥多电平变流器的CPS-PWM脉冲生成时序。在此基础上，提出一种应用于级联H桥多电平变流器，基于不对称规则采样的CPS-SPWM触发脉冲的快速、精确的生成方法。介绍了基于FPGA的级联H桥多电平变流器的CPS-PWM触发脉冲快速生成的实现方法。

2 CPS-SPWM触发脉冲的生成时序

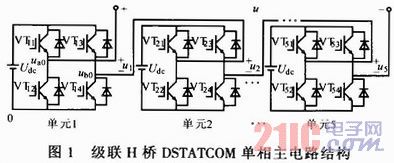

级联H桥型多电平变流器的单相主电路结构如图1所示，为分析方便，取级联单元数N=5。元左、右桥臂上、下IGBT开关器件；ux为各单元交流侧输出电压；u为级联装置单相输出总电压；Udc为各单元直流侧电压。装置采用基于CPS-SPWM的单极性开关调制方法，各单元载波urx相互错开时间Ts=Tc／(2N)，其中Tc为载波周期。

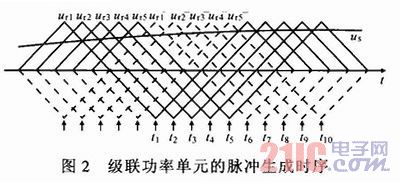

各单元的脉冲生成时序如图2所示。urx的相位与urx-相差180°，分别用来形成功率单元x的VTx1和VTx4的触发脉冲；us为SPWM调制波。

如图所示，在tn时刻(n=1，…，10；Ts为一个采样周期，tk+1-tk=Ts)采样调制波us，根据不同的采样方法，依次生成SPWM触发脉冲Px1，Px4，分别对应触发VTx1和VTx4；VTx2，VTx3的触发脉冲Px2，Px3分别与Px1，Px4相反，实际应用中加死区延时。

实际应用中，载波并不以具体波形存在，而代之以双向计数器。这里定义计数器Tx1和Tx4分别对应载波urx和urx-；另设Tx1CMP和Tx4CMP分别为Tx1和Tx4的比较寄存器。

3 CPS-SPWM触发脉冲快速生成原理

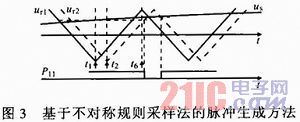

不对称规则采样方法是指在一个载波周期中的峰、谷各采样一次调制波，如图3所示。在t1时刻采样us，计算占空比并加载至T11CMP，在t2时刻T11开始增计数，当比较匹配时形成P11的下降沿；在t6时刻再次采样us，计算占空比并更新T11CMP，在T11上溢时刻开始减计数，当比较匹配时形成P11下一个脉冲的上升沿。

可见，依据此种方法生成的触发脉冲，较理论上的脉冲延时亦仅为一个Ts，且由于在一个载波周期中两次采样正弦调制波，精度较高。该方法主要缺点是提高了采样频率，增加了计算工作量。但对于如图2所示的级联功率单元的触发时序而言，该方法既没有提高采样频率，又没有增加计算量，具体分析如下：

根据图3，对于生成同一个触发脉冲，如P11，分别在t1和t6时刻都进行了采样，脉冲生成的采样频率比对称规则采样法高出了1倍。但实际上，参照图2所示的级联单元脉冲生成时序，t6时刻也对应触发脉冲P14生成的采样时刻，因此，总体而言，采样频率没有提高，只是同一采样时刻要进行两个占空比值的计算，如t6时刻，分别要计算P14，P11的占空比D14，D11。只要证明此时D14等于D11即可说明该方法无需增加计算量，证明如下：设TW11=D11Tc，TW14=D14Tc，显然存在：(Tc-TW11)／2=(Tc-TW14)／2，解得TW11=TW14，也即D11=D14，由此可知，任何采样时刻仅需进行一次占空比计算，而无需增加额外的计算量。

P11和P14生成过程及时序为如图4所示。在t1时刻，采样us并计算D11(D14)，并加载到T11CMP和T14CMP，当下一个同步信号到达即t2时刻清零T11开始增计数，生成P11的下降沿；同时，重载T14并开始减计数，生成P14的上升沿。同理，在t6时刻，采样us计算D14(D11)，并加载到T14CMP和T11CMP，在t7时刻分别清零T14开始增计数，重载T11并开始减计数，生成P14的下降沿和P11的上升沿。
