本文小结
由于MAX5976及类似器件采用单电阻设置软启动和过流保护水平，因此对基本应用电路进行简单改动，就可以适应启动和运行电流要求变化非常宽的复杂负载。我们能够很容易地将集成负载开关的高集成度和性能与复杂的状态依赖型过流保护相结合。

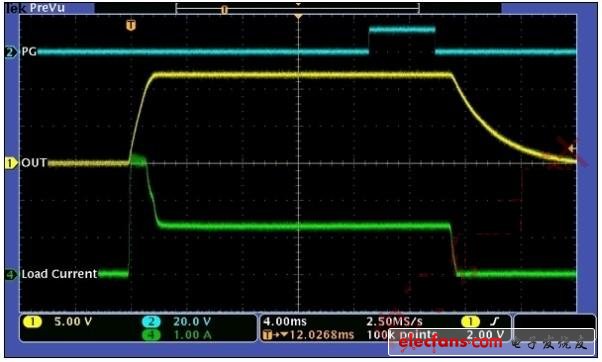

图2：图1所示电路启动330μF、8.9Ω 负载，RCB1=17.4kΩ，RCB2=12.1kΩ。
相反，有些负载必须缓慢启动，以免负载开关的内部MOSFET功耗过大，同时输出电压呈斜坡上升。那么，如果完全增强MOSFET，则可在没有过大损 耗的情况下提供更大的电流。在这种情况下，可简单地利用MAX5976的PG输出本身来控制并联配置电阻(图3)。完成启动后，PG输出变为高阻，此时断 开并联电阻，并增大可提供给负载的电流。

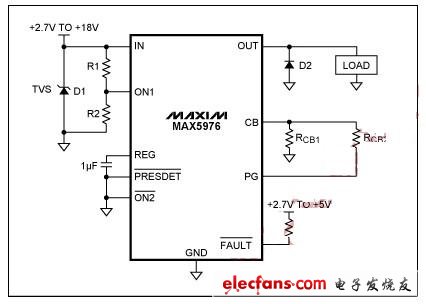

图3：用于增大启动后过流限值的开漏PG输出。
