二、电路调整

1．音频处理电路的调整

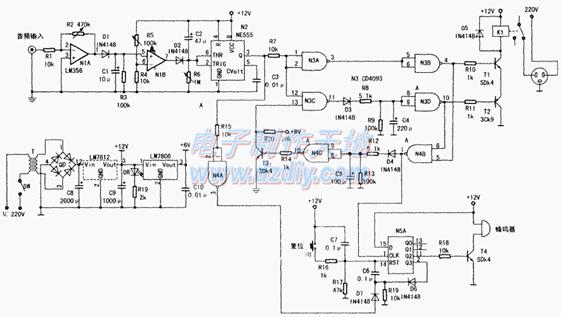

为了方便调试，可利用收音机的音频输出作输入音频信号。将音频输入信号接电阻R1左端。在无音频信号时，调整R5使NIB⑥脚电压高于⑤脚，并使有音频信号时⑤脚电压高于⑥脚。调整R6，使无音频信号输入时延迟时间比节目之间的停顿和间歇的最长时间稍长，通常不小于5秒。用万用表测N2③脚，在有音频信号时为低电频，无音频信号（即死机）时为高电平。

2．死机恢复电路的调整

主要调整两个延迟时间：

(1)调卫星接收机断电的时间，即调整R9和C4，使断电时间为10s左右。

(2)调卫星接收机重新启动到锁定卫星信号的时间。调整C5和R13，使延迟时间满足锁定卫星信号所需要时间的要求。

为方便在调整中观察、计时，可先在继电器K1的触点上接一只电灯泡来代替卫星接收机。待工作正常后再接卫星接收机进行进一步调整，直到完全满足要求为止。

本电路所用电阻为1/8W的，三极管也可用其他型号代替。该电路只要焊接无误，经过简单的调整就能正常使用，且工作稳定可靠。
