LED照明器件与系统设计因素关系分析
[发布时间]:2012年6月1日 [来源]:电子发烧友 [点击率]:5355
【导读】: 一 前言设计者们给发光二极管—LED和阵列作光源设计的供电电源,称之为LED电子驱动器。对于LED照明器件和系统而言,LED光源本身就是其电子封装组成的一部分。这种给LED阵列提供能源并对其进行控...

在此以SJ-T2355-半导体发光二极管芯片的静电抗干扰测试为例,简单说明兼容性测试应该如何具体去实施,以及如何检验。

SJ-T2355-半导体发光二极管芯片的静电放电敏感性测试和分类:

1) 人体模式的静电放电敏感性测试

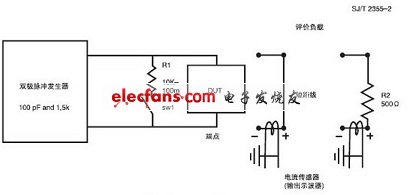

            图1人体模式的静电放电敏感性测试原理图

① 双极性脉冲发生器应该设计为避免重复充电和产生双脉冲。不能靠交换A、B端点来获得双极性性能。

② 开关SW1须在脉冲通过后关闭10ms~100ms,以确保被试插座不在充电状态,它也应该先于下个脉冲到来前至少开启10ms。电阻R1和开关串联以确保器件有一个慢放电,这样就避免了一个带电器件模式放电的可能性。

③ 图1中评价电阻负载1为:一种截面为0.83mm2~0.21mm2镀锡铜短路线,跨距适合试验插座。负载2为:500Ω,±1%,1000V,低电感薄膜电阻。

④ 示波器要求:最小灵敏度100mA/cm(电流传感器),带宽350MHz,最小写入速率1cm/ns。

⑤ 电流传感器要求

最小带宽350MHz;

峰值脉冲电流12A;

上升时间小于1ns;

能采用1.5mm直径的实导体;

能提供1mv/mA~5 mv/mA的输出电压;

⑥ 测试插座上再叠插一个插座(第二个插座叠插在主测试插座上)的情况,仅在第二个插座的波形满足本标准的要求才允许;

⑦ 使用短路线,分别获得各敏感度等级的电流波形,修正这些波形使满足图2的要求;

⑧ 电流脉冲应满足下列特性

脉冲上升时间tr为:5ns~25ns;

最大允许振铃波峰对峰值Ir必须小于Ipr的15%,脉冲起始后要求100ns内没有明显振铃波;

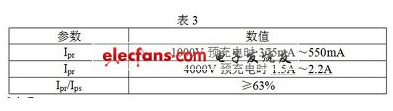

如图4所示,Ipr是通过500Ω负载电阻的峰值电流,对于1000V预充电压它应在375mA~500mA之间。对于4000V预充电电压它应在1.5A~2.2A。它不应小于相同灵敏度等级的早先测量得到的Ips值的63%。

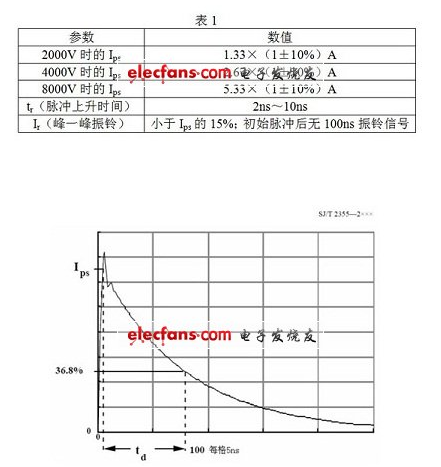

               图2 通过短路线的电流脉冲

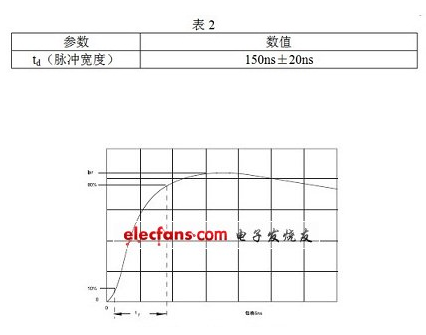

              图3 通过短路线的电流波形

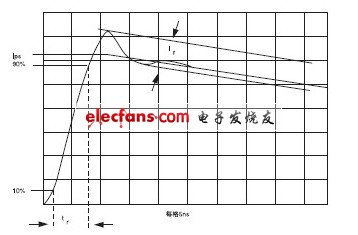

               图4 通过500Ω电阻的电流波形



测试步骤:

静电放电测试时要求一次至少使用三个样本,每个样本规定的静态和动态参数都要事先进行测试并记录。
