第三个变压器室隔离器，将PWM控制电路和开关管相连。并不是所有的电源都会装备这个变压器，因为有些电源往往会配备具备相同功能的光耦整合电路。

依然有点像 二次侧的电子元件

按照电流的流向，我们再来看电源的二次侧部分。其中也有很多的电解电容和电感线圈，电感线圈与电容器并联可组成lc调谐电路，起到最后的滤波作用。

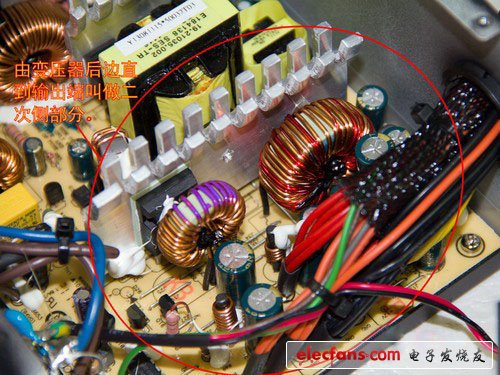

二次侧

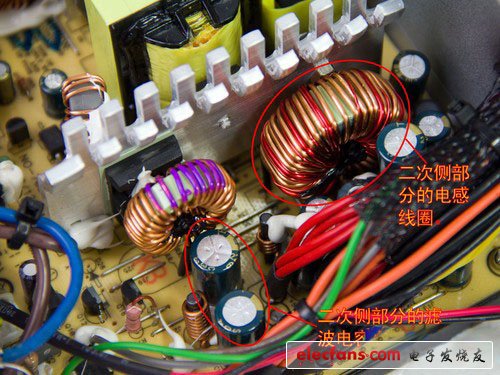

电感线圈和滤波电容

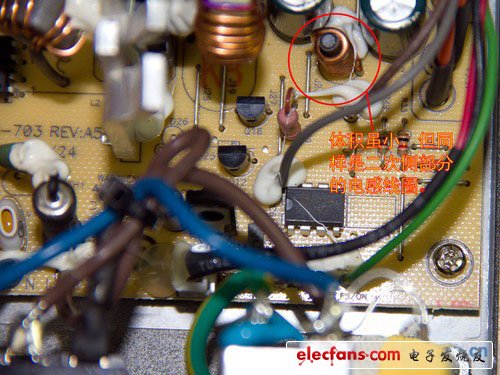

不同外观的电感线圈

上面的两张图之中，各圈出了两个电感线圈，它们的外观不同，但它们都是电感线圈。所以说，我们不能简单的根据图片来找相应的电子元件。

核心内容概括 外观异不一定真的异

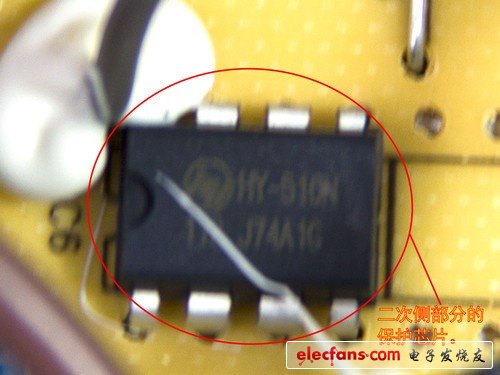

最后，给大家上一张二次侧保护芯片的照片（有点没照清楚的说），我们再来总结一下这堂课的核心内容。

保护芯片

今天的课程核心，主要是讲很多新人的一个常见误区。就是常常按照论坛里面的照片去识别电源之中的电子元件。而在实际应用之中，相同作用、相同名字的电子元件可能外观并不一样，所以新手们不能仅根据和照片里面一样的外观就判断出是哪一种电子元件。在电源内部结构的识别和电子元件的识别的时候，我们应该以电流走向、电气结构、元件作用作为最基本的判断标准，才能准确的判断出电子元件的属性。

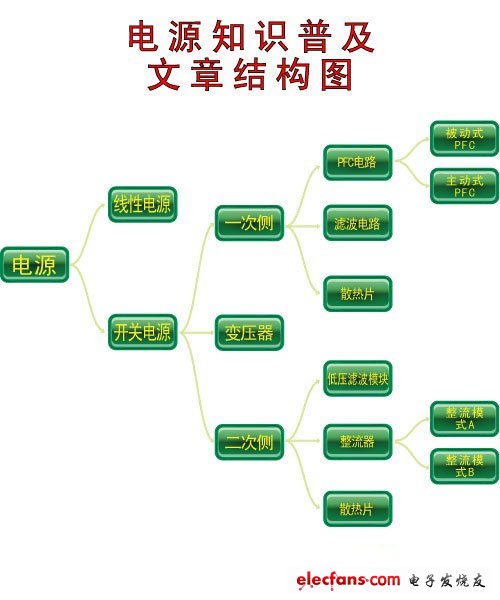

由于这已经是小编关于电源知识普及的第二堂图解课了，为方便大家建立完整的知识架构，我在这里用一张电源的知识结构图来帮助大家理解和记忆本系列文章的知识内容。

通过上面的这张电源的系统知识的结构图，我相信大家已经建立了电源知识的简单的系统框架，不知道看客您有没有获得足够的有效信息呢？如果您觉得照片太多眼花缭乱的话，可以扩展阅读小编关于实战选购技巧的文章。如果您想追根朔源，进一步的了解相关知识的话，可以扩展阅读小编的相关理论文章。最后，还是请大家期待我们的下一堂课。
