不要被外观蒙蔽 它们都是电容哦

Dilingling，在下今天又要开新课了。继上一次的电源工作原理图解之后，我们今天再来一篇电源元件的图解，强化大家理论知识与实际应用的结合。

通过上一篇电源工作原理图解的反馈，我们得知很多看官不能把原理对应到电源身上，于是在下再用一组图解来讲解电源的内部结构和它的组成元件。

在这里，需要提醒大家注意的是，在很多图解文章中我们都能够看到一些图注，而我们实际应用中不能以偏概全，对应文章中的图片找一模一样的电子元件，因为相同的电子元件在不同的电源之中，外观是经常不一样的。

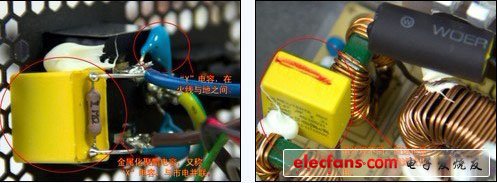

这两个都是电容哦

就拿上面的这张图来说，同样是电容，外观就截然不同，而且这还是出现在同一个电源里面。其实这也是常见的事情，就拿滤波电容来说，每个电源之中都有很多个滤波电容，一次侧有，二次侧也有，他们的外观常常不一样，但是它们都叫做滤波电容。

先看外观 可以认识很多标识

接下来我们就按照从外到里、从进到出的顺序来图解电源的内部结构和各个电子元件的名称。大家一起来看图说话。

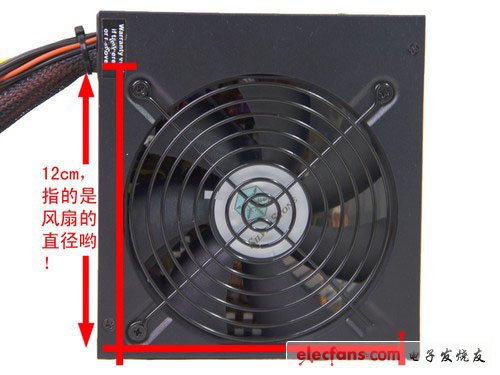

电源风扇

电源风扇尺寸，目前主流的是12cm和14cm的，另外还有8cm和10cm的风扇的电源。需要注意的是这些都是指风扇的直径。

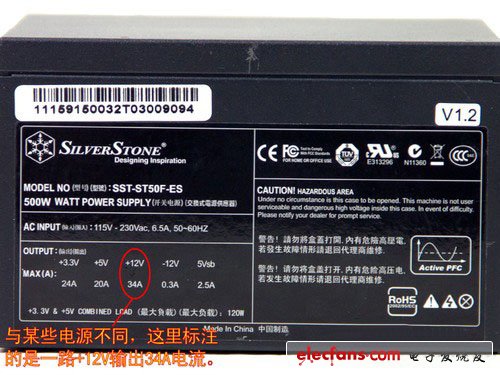

电源铭牌

目前市场上的电源铭牌多种多样，没有统一标准，最常见的是用两路标识出+12V输出的格式，而我们上面看到是一个与众不同的标注一路的电源铭牌。

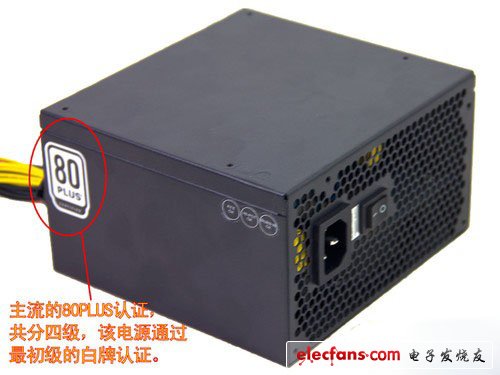

80PLUS认证标识

80PLUS认证，是目前最火也最主流的电源能效认证标准，由低到高分为白牌、铜牌、银牌、金牌、白金牌，五个标准。该标准是由美国出台的。

找准接口 避免插错接口损坏针脚

电源线上面有很多个接口，面对各个硬件的接口，我们一定要一一对应，千万不要在没找对接口的时候挨个去试，以免损坏针脚或者衔接线。

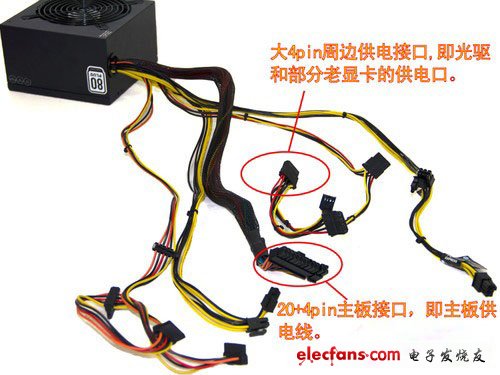

主板插口和光驱插口

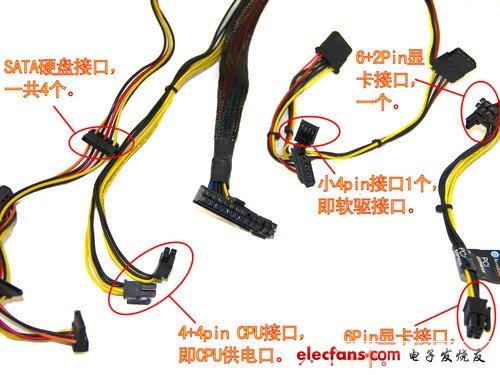

硬盘口、CPU口、软驱口和显卡口

由于每个电源提供的电源线插口都不一样，所以，我们仅以此为例，为大家概括常用的一些接口。具体安装的时候，还需要各位因实际情况而定。

内部结构 以电流流向划分区域

有些人说：“电源是由一次侧和二次侧两部分组成的。”这是很多新手的一个误区，其实，电源的内部结构是以变压器作为间隔，分为一次侧、变压器和二次侧三个部分的，变压器是独立存在的一部分。

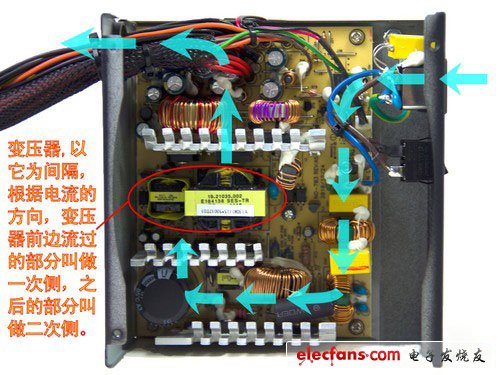

电流示意图

区分一次侧和二次侧的方法非常简单，根据上图中电流的流向，从入口的市电交流电到出口的计算机直流电，可简单的概括成“U”型结构，其中途径变压器。而一次侧就是变压器前边电流流经的部分，二次侧就是变压器后边到计算机直流输出口的部分。

这里依然要提醒大家，这种“U”型结构，并不是标准结构，而是通常见到的典型结构，也有不少电源不是这种结构的，而这种时候，就需要大家通过实际观察电流的流向来判断电源的结构了。
