摘要：针对一些大型场所空调离散安装，且使用无规律的电能浪费问题，提出组态基于网络的空调程控系统。其中包括空调程控系统构架方案和控制终端成型设计，采用了实地建模多处取点试验的方法进行反复测试。结果表明实现了稳定可靠的系统控制和实时高效的系统管理，具有实用价值和推广价值。

科技飞速发展，智能设备的应用已涵盖各行各业。智能控温、红外遥控的空调，在家庭生活中，因为加上了人为控制因素，基本上不存在浪费的迹象。但是，对于学校等一些单位，使用群体复杂且使用时间无规律，不便安装中央空调系统，或者安装中央空调更浪费，而离散安装使用分体空调的场所，要达到真正的节能、环保，充分发挥空调设备的作用，实现最佳的使用和管理，应专设远程监控管理机制，组建方便适用且易于实现的基于网络的空调程控系统，以期解决空调使用过程中的能源浪费和物业管理难的问题。

1 空调程控系统设计背景

普通空凋由主机和附机组成，使用年限一般为6年以上，质保期可以达到3年。空调核心——压缩机的寿命在10年以上，涡旋式的更长。使用保养得当，空调寿命均可超过10年。目前，本院教室、办公室全空调配备，数量巨大，人工控制不便。就2002年采购安装的空调有450台之多，都是2001年的主流产品，但到了2008年共有8台空调报废。在学院的运行环境中，算是提前结束了空调的寿命。物业部门花了大量的人力物力，加强空调的使用管理，仍不能解决使用与管理之间的矛盾。教室里低温常开、空开的现象，不仅造成电能浪费和缩短空调的使用寿命，还直接影响人的身体健康。只有把这些空调实现与网络设备对接，为每台空调增加网络接入设备，利用学院网络遍及校园每个角落的特点，把学院集散安装的空调全部纳入系统管理，才能更好地利用现有资源，延长空调设备的使用寿命和降低能耗。单片机强大的功能以及低廉的价格和低功耗，恰好给我们提供了“物尽其用”的完美空间。解决单片机上网和发送红外遥控的功能，就等于解决了现有空调的网络接口，原有集散安装的空调纳入集中系统控制也就有可能。

2 空调程控系统构架

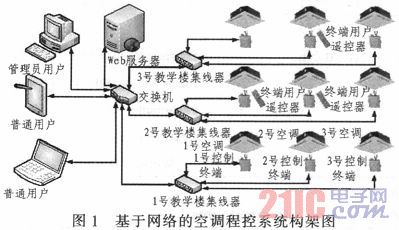

本系统针对使用管理情况将用户分为3个级别，即：终端用户、普通用户和管理员用户。终端用户只能在现场控制已打开空调的运行状态；普通用户，可以用用户名和密码登陆系统，浏览空调的运行状况，同时在已打开空调的控制终端，通过网页控制平台选择使用空调的运行状态，也可在线依管理流程向管理员申请空调设备的开启；管理员用户是整个系统的管理者，在系统内对所有空调的管理、监控。系统由Web服务器、控制终端和用户组成。其中，Web服备器、管理员是系统核心，控制终端是信息采集和控制指令执行机构。服务器通过英特网与控制终端交换信息，以网页的形式显示给用户，实现用户与控制终端的信息交流，达到对空调可靠、实时的控制管理。设计构架如图1所示。

3 控制终端

3．1 控制终端设计方案

系统设计的宗旨是集中控制管理离散安装于各教室的分体空调，使其高效、节能、降耗。实现这一宗旨，需有一个行之有效的控制终端解决方案：基于网络集控制与采集于一体。模拟工控网络的控制终端方案，用C51内核的单片机做核心处理器，配置网络转串口模块、电流互感器件，再加上红外发射头和光耦、继电器，组态为廉价、可联网、可发送红外遥控编码的网络控制终端。这样设计的优点是：首先保证了空调的完整性；再者其具有安全、稳定、可靠、可操作性强且易于实现等特点。

3．2 控制终端硬件

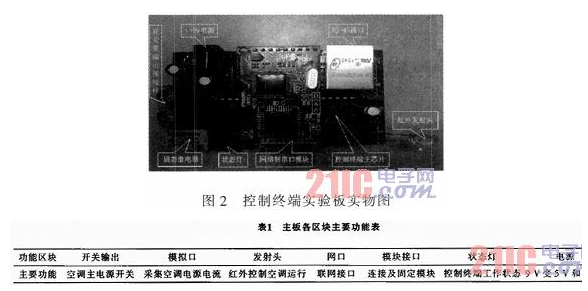

控制终端硬件由网络转串口模块和主板组成。模块的主要任务是网络数据与串口数据的相互转换，并把转换后的数据经过指定的协议从各自的接口中发送。主板由电源、开关量输出、红外发射头、网口、模块接口以及状态灯等功能区块组成，如图2所示。每个区块功能如表1所示。这些功能相对都很显然，仅对模拟量采集的实现过程稍加说明。控制终端主芯片采用STC12C5A32S2，自带8路10位A／D(P1口)。利用单片机本身的A／D转换功能，根据交流互感器原理，i1n1=i2n2，来采集空调电源的电流数据，并把这些数据与正常功能值比较，得出空调的运行状态或故障信息，然后把这些信息实时上传到Web数据库。经服务器处理后再动态显示给用户，让用户实时撑握空调的状态，以便做出相应的处理措施。
