美国MO TOROLA 公司推出的可编程多路开关检测接口集成电路MC33993 可检测多达22 路的开关量输入信号，并可将检测到的多路开关状态(三态) 信号通过该芯片的SPI 口传送给MCU .此外，该器件还具有22 路模拟多路开关功能，可用以读取多路模拟输入信号。该模拟输入信号经缓冲器可由模拟多路开关输出以供MCU 读取。并且MC33993 可使得包括MCU 在内的整个系统能在一个较低的静态电流下工作这对远程监控之类的系统非常重要，因为对它们而言，电流损耗是重要的设计考虑。因此，本设计选用MC33993 作为多路开关检测接口电路。

系统中MC33993 采用SPI 与MCU 实现硬件连接，如图2 所示：当外部有开关量输入，状态发生改变时， MC33993 会发出中断信号IN T 给TMS470R1A256 , TMS470R1A256 响应中断读取开关量输入状态，从而提高MCU 的工作效率。

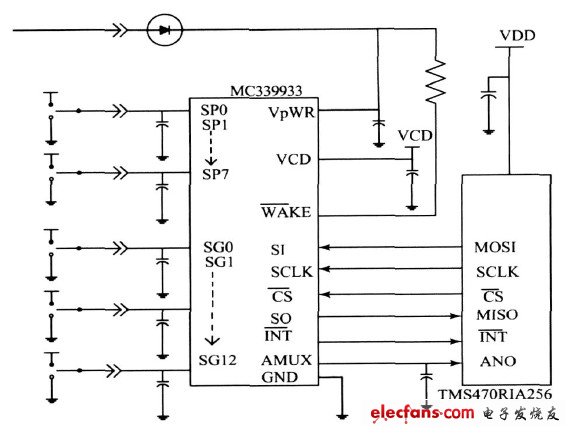

                图2 MC33993 与TMS470R1A256 的硬件连接。

3. 3 TMS470R1A256 与FM24L256 之间的通信

在汽车行驶记录仪行业中，数据安全保存是最重要的。随着记录仪的发展，保存的数据量越来越大，这就需要大容量的存储器，而大容量的EEPROM 指标不是很高，尤其是擦写次数和速度影响电能表自身的质量。FM24L256 是由RAMTRON公司研制的新型存储器，它的核心技术是铁电晶体材料，拥有随即存取记忆体和非易失性存贮产品的特性。FM24L256 和A T24C256 容量等同，总线结构兼容， 但FM24L256 的性能指标远大于A T24C256 .

FM24L256 的通讯方式是双向两线协议，脚位少，占用线路板空间小。图3 描述了FM24L256 与MCU 硬件连接方式。

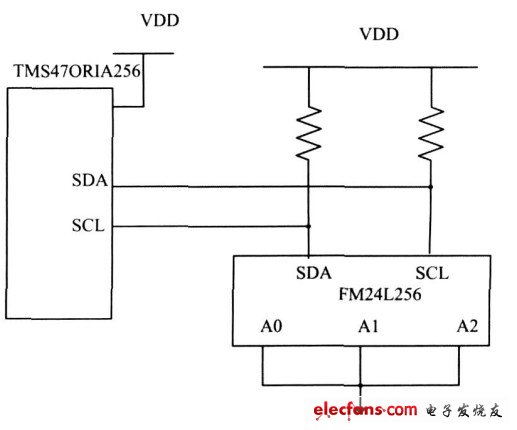

              图3 FM24L256 与TMS470RIA256 的硬件连接

3. 4 TMS470R1A256 与SL811HS 之间的通信

本系统中USB 的主机通过主机控制器与USB设备进行数据传输。USB 主机应当具有： 检测USB 设备的插拔;管理USB 主机与USB 设备之间的控制流;管理USB 主机与设备间的数据流和收集USB 主机的状态等功能。

SL811HS 是CYPRESS 公司生产的、可支持全速数据传输的USB 控制芯片，且内含USB 主从控制器，支持全速、低速数据传输，并能自动识别低速或全速设备。SL811HS 所提供的接口遵从USB1. 1 标准，可与TMS470R1A256 微处理器相连。SL811HS 的数据接口与微处理器进行接口可提供8 位数据I/ O 或双向DMA 通道，并能以从机操作方式支持DMA 数据传输。SL811HS 内部有一个256 字节的RAM ,可用做控制寄存器或数据缓冲器。SL811HS 与TMS470R1A256 的硬件连接方式如图4 所示。

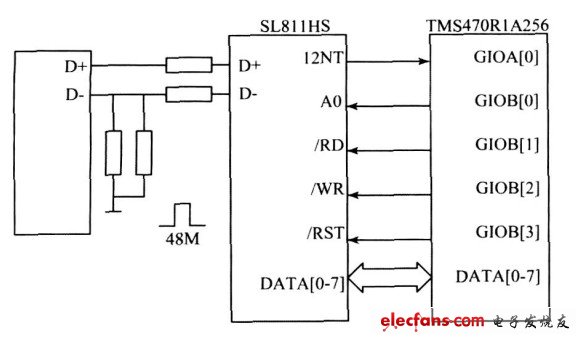

                     图4 SL811HS 与TMS470R1A256 的硬件连接。
