以GaN, SiC为代表的第三代半导体发展迅速,在5G通信,快充,轨道交通、新能源、智能电网、新能源汽车等战略性新兴产业领域迅速普及。特别是SiC半导体材料,与传统Si材料相比,具有更高的临界雪崩击穿场强、更大的导热系数和更宽的禁带,宽禁带技术大幅降低了特定负载下的开关损耗和传导损耗,改善了散热管理,提供了前所未有的能效。而车载充电机(OBC)对于小体积,高散热,高耐压的要求更是SiC的理想应用场景,从目前的行业应用状况来看,SiC在OBC的应用比例已与IGBT持平,甚至略有超出。

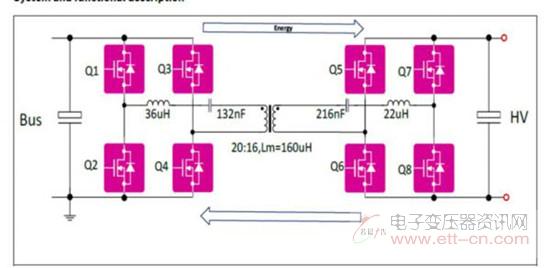

目前市面上最新的一款双向CLLC 11kW DC-DC转换器DEMO板示意图如下:

板子特点:该板子采用了CLLC的双向全桥拓扑,额定功率为11kW,配备了高压SiC MOSFET, 具有ZVS/ZCS软开关,实现紧凑结构(360 mm x 160 mm x 65 mm)和高功率密度(3 W/cm³).
·额定11kW 功率输出
Vbus:750V, Ibus: 15A, VHV: 550-800V, IHV: 20A@550V
·工作频率:40-250kHz
其中磁性器件(如谐振电感,主变压器)对整体电源板的转换效率和波形质量有直接的作用,也是模拟板磁性器件的核心,深圳顺络电子(Sunlord)致力于提供车规级,高可靠性磁性器件,在该应用中,核心磁性器件谐振电感:ATWPPQ404340A102P和ATWPPQ404340A101P,LLC主变压器ATWPPQ656055A207P已经应用在该DC-DC模块中,工作状态良好。在正向转换模式中,一定工控下,最大效率可达97%以上,在反向转换模式中,一定工控下,最大效率可达97.26%
顺络电子的谐振电感:ATWPPQ404340A102P和ATWPPQ404340A101P,LLC主变压器ATWPPQ656055A207P部分规格如下:
一. 谐振电感规格
1.外形尺寸

2.电性规格
2.1 ATWPPQ404340A101P电性规格

2.2 ATWPPQ404340A102P电性规格

二.LLC主变压器ATWPPQ656055A207P规格
1.外形尺寸

2.电性规格
