概述

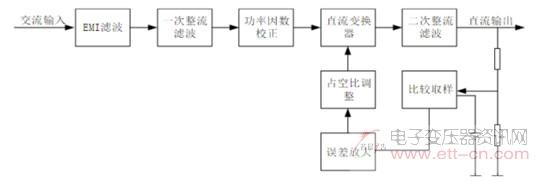

电感器变压器典型应用电路——开关电源电路
EMI滤波典型电路
差模噪声、共模噪声及差模电感器、共模电感器

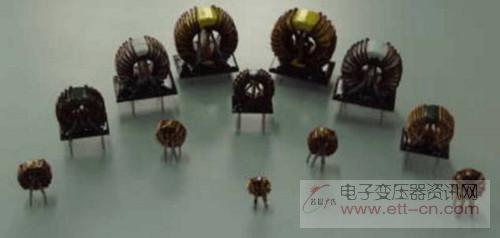

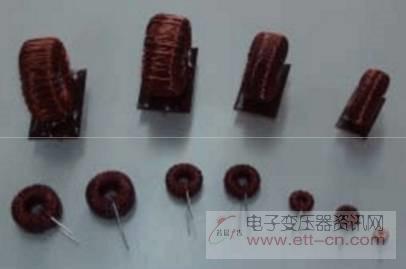

共模电感器设计
开关电源产生的共模噪声频率范围从10kHz～50MHz甚至更高，为了对这些噪声有效的衰减，那么在这个频率范围内，共模电感器就必须提供足够高的阻抗。因此高磁导率的锰锌铁氧体和非晶材料是非常适合的。共模电感器的阻抗Zs由串联感抗Xs和串联电阻Rs两部分组成，Zs、Xs、Rs三者随频率变化的典型趋势见下图。
从图中我们可以看出在750kHz以下，Xs在Zs中占主要部分，750kHz以上Rs在Zs中占主要部分。
对于抑制共模噪声的电感器，需要在一个磁芯上绕制两组电流方向相反的导线，并使用高磁导率的磁芯，如磁导率为5k、7k、10k、12k、15k材料和非晶磁芯等。
差模电感的设计
对于抑制差模噪声的电感器，要求磁芯材料在偏磁场下仍然能够保持磁导率指标。下图中，标出了流经电感器的电流I，电压V和磁芯中的磁场强度曲线，并且画出了差模滤波器和共模滤波器在开关电源中的应用线路图。在输入端，可以是交流输入（如市电），也可以是电池供电（如48V，用于电信设备中）。当电池供电时，磁化电流是恒定的直流电。对于高功率因数的交流电系统，磁化电流接近正弦波波形。而低功率因数的交流电系统，其磁化电流则由一系列的交变脉冲叠加组成。
适合制作差模电感器（扼流圈）的磁心材料是具有高Bs值的金属磁粉心磁环和开路铁氧体磁芯，但是考虑现在的EMI和EMC的要求，使用铁镍钼、铁镍50、铁硅铝三种闭和磁路的金属磁粉心磁环是最合适的，因为这三种磁心材料在偏磁场下具有极好的电感量保持能力。
三种金属磁粉心材料进行比较：高磁通铁镍50磁粉心的性能最好，因为它在高饱和磁通密度下具有保持电感量的能力，同时它还提供在高频下所需要的阻尼衰减功能，但是由于该材料本身所具有的磁滞伸缩产生的音频噪声，致使高磁通铁镍50磁粉心在50Hz或者60Hz下，会产生音频噪声（嗡嗡声）。当然直流磁化电流不会产生音频噪声，所以它最适合用制作电池供电（工作电流为直流）的电源系统中的输入滤波电感器。铁镍钼、铁硅铝磁粉心都具有特别低的磁滞伸缩系数，它们都不会产生音频噪声。铁镍钼磁粉心在直流偏磁场下的磁导率变化量最小，这是它的一个优点。铁硅铝磁粉心的单位体积成本最低，因此最适合制作民用差模电感器，铁镍50和铁镍钼磁粉心的价格远远高于铁硅铝磁粉心更适合军用和一些对体积和性能要求高的场合。
