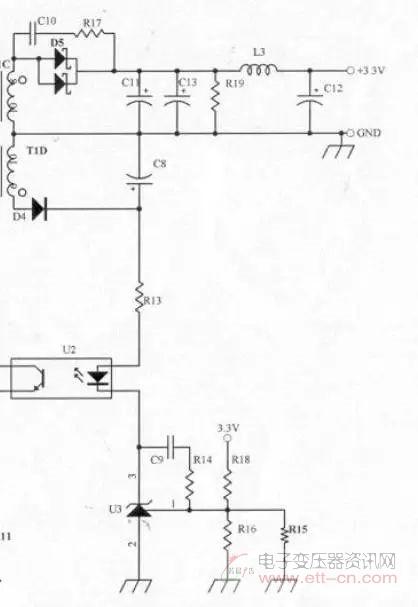

●U2(Photo coupler)光耦合器(Photo coupler)主要将二次侧的信号转换到一次侧(以电流的方式)，当二次侧的TL431导通后，U2即会将二次侧的电流依比例转换到一次侧，此时3843由Pin6 (output)输出off的信号(Low)来关闭Q1，使用Photo coupler的原因，是为了符合安规需求(primacy to secondary的距离至少需5.6mm)
　　●R13(二次侧回路增益控制):控制流过Photo coupler的电流，R13阻值较小时，流过Photo coupler的电流较大，U2转换电流较大，回路增益较快(需要确认是否会造成振荡)，R13阻值较大时，流过Photo coupler的电流较小，U2转换电流较小，回路增益较慢，虽然较不易造成振荡，但需注意输出电压是否正常。

　　●U3(TL431)、R15、R16、R18调整输出电压的大小，输出电压不可超过38V(因为TL431 VKA最大为36V，若再加Photo coupler的VF值，则Vo应在38V以下较安全)，TL431的Vref为2.5V，R15及R16并联的目的使输出电压能微调，且R15与R16并联后的值不可太大(尽量在2KΩ以下)，以免造成输出不准。
　　●R14，C9(二次侧回路增益控制):控制二次侧的回路增益，一般而言将电容放大会使增益变慢；电容放小会使增益变快，电阻的特性则刚好与电容相反，电阻放大增益变快；电阻放小增益变慢，至于何谓增益调整的最佳值，则可以Dynamic load来量测，即可取得一个最佳值。
　　●D4(整流二极管):因为输出电压为3.3V，而输出电压调整器(Output Voltage Regulator)使用TL431(Vref=2.5V)而非TL432(Vref=1.25V)，所以必须多增加一组绕组提供Photo coupler及TL431所需的电源，因为U2及U3所需的电流不大(约10mA左右)，二极管耐压值100V即可，所以只需使用1N4148(0.15A/100V)。
　　●C8(滤波电容):因为U2及U3所需的电流不大，所以只要使用1u/50V即可。
　　●D5(整流二极管):输出整流二极管，D5的使用需考虑:a. 电流值b. 二极管的耐压值以此为例，输出电流4A，使用10A的二极管(Schottky)应该可以，但经点温升验证后发现D5温度偏高，所以必须换为15A的二极管，因为10A的VF较15A的VF 值大。耐压部分40V经验证后符合，因此最后使用15A/40V Schottky。
　　●C10，R17(二次侧snubber) :D5在截止的瞬间会有spike产生，若spike超过二极管(D5)的耐压值，二极管会有被击穿的危险，调整snubber可适当的减少spike的电压值，除保护二极管外亦可改善EMI，R17一般使用1/2W的电阻，C10一般使用耐压500V的陶质电容，snubber调整的过程(264V/63Hz)需注意R17,C10是否会过热，应避免此种情况发生。
　　●C11，C13(滤波电容):二次侧第一级滤波电容，应使用内阻较小的电容(LXZ，YXA…)，电容选择是否洽当可依以下三点来判定:a. 输出Ripple电压是符合规格b. 电容温度是否超过额定值c. 电容值两端电压是否超过额定值
　　●R19(假负载):适当的使用假负载可使线路更稳定，但假负载的阻值不可太小，否则会影响效率，使用时亦须注意是否超过电阻的额定值(一般设计只使用额定瓦数的一半)。
　　●L3，C12(LC滤波电路):LC滤波电路为第二级滤波，在不影响线路稳定的情况下，一般会将L3 放大(电感量较大)，如此C12可使用较小的电容值。
