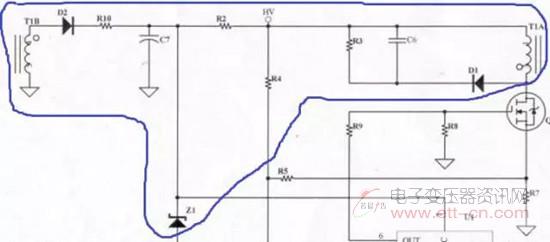

●D2(辅助电源二极管):整流二极管，一般常用FR105(1A/600V)或BYT42M(1A/1000V)，两者主要差异:1. 耐压不同(在此处使用差异无所谓)2. VF不同(FR105=1.2V，BYT42M=1.4V)
●R10(辅助电源电阻):主要用于调整PWM IC的VCC电压，以目前使用的3843而言，设计时VCC必须大于8.4V(Min. Load时)，但为考虑输出短路的情况，VCC电压不可设计的太高，以免当输出短路时不保护(或输入瓦数过大)。
●C7(滤波电容):辅助电源的滤波电容，提供PWM IC较稳定的直流电压，一般使用100uf/25V电容。
●Z1(Zener 二极管):当回授失效时的保护电路，回授失效时输出电压冲高，辅助电源电压相对提高，此时若没有保护电路，可能会造成零件损坏，若在3843 VCC与3843 Pin3脚之间加一个Zener Diode，当回授失效时Zener Diode会崩溃，使得Pin3脚提前到达1V，以此可限制输出电压，达到保护零件的目的.Z1值的大小取决于辅助电源的高低，Z1的决定亦须考虑是否超过Q1的VGS耐压值，原则上使用公司的现有料(一般使用1/2W即可)。
●R2(激活电阻):提供3843第一次激活的路径，第一次激活时透过R2对C7充电，以提供3843 VCC所需的电压，R2阻值较大时，turn on的时间较长，但短路时Pin瓦数较小，R2阻值较小时，turn on的时间较短，短路时Pin瓦数较大，一般使用220KΩ/2W M.O。
●R4 (Line Compensation):高、低压补偿用，使3843 Pin3脚在90V/47Hz及264V/63Hz接近一致(一般使用750KΩ~1.5MΩ 1/4W之间)。
●R3，C6，D1 (Snubber):此三个零件组成Snubber，调整Snubber的目的:1.当Q1 off瞬间会有Spike产生，调整Snubber可以确保Spike不会超过Q1的耐压值，2.调整Snubber可改善EMI.一般而言，D1使用1N4007(1A/1000V)EMI特性会较好.R3使用2W M.O.电阻，C6的耐压值以两端实际压差为准(一般使用耐压500V的陶质电容)。
●Q1(N-MOS):目前常使用的为3A/600V及6A/600V两种，6A/600V的RDS(ON)较3A/600V小，所以温升会较低，若IDS电流未超过3A，应该先以3A/600V为考量，并以温升记录来验证，因为6A/600V的价格高于3A/600V许多，Q1的使用亦需考虑VDS是否超过额定值。
●R8:R8的作用在保护Q1，避免Q1呈现浮接状态。
●R7(Rs电阻):3843 Pin3脚电压最高为1V，R7的大小须与R4配合，以达到高低压平衡的目的，一般使用2W M.O.电阻，设计时先决定R7后再加上R4补偿，一般将3843 Pin3脚电压设计在0.85V~0.95V之间(视瓦数而定，若瓦数较小则不能太接近1V，以免因零件误差而顶到1V)。
●R5，C3(RC filter):滤除3843 Pin3脚的噪声，R5一般使用1KΩ 1/8W，C3一般使用102P/50V的陶质电容，C3若使用电容值较小者，重载可能不开机(因为3843 Pin3瞬间顶到1V);若使用电容值较大者，也许会有轻载不开机及短路Pin过大的问题。
●R9(Q1 Gate电阻 ):R9电阻的大小，会影响到EMI及温升特性，一般而言阻值大，Q1 turn on / turn off的速度较慢，EMI特性较好，但Q1的温升较高、效率较低(主要是因为turn off速度较慢);若阻值较小， Q1 turn on / turn off的速度较快，Q1温升较低、效率较高，但EMI较差，一般使用51Ω-150Ω 1/8W。
●R6，C4(控制振荡频率):决定3843的工作频率，可由Data Sheet得到R、C组成的工作频率，C4一般为10nf的电容(误差为5%)，R6使用精密电阻，以DA-14B33为例，C4使用103P/50V PE电容，R6为3.74KΩ 1/8W精密电阻，振荡频率约为45 KHz。
●C5:功能类似RC filter，主要功用在于使高压轻载较不易振荡，一般使用101P/50V陶质电容。

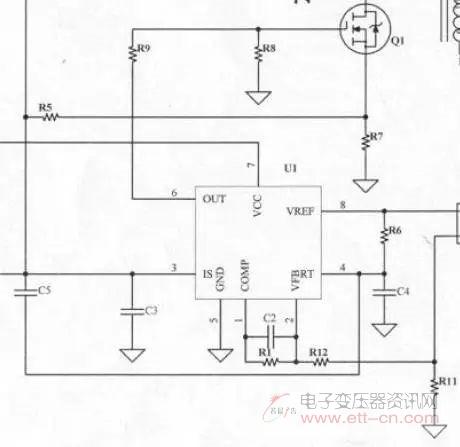

●U1(PWM IC):3843是PWM IC的一种，由Photo Coupler (U2)回授信号控制Duty Cycle的大小，Pin3脚具有限流的作用(最高电压1V)，目前所用的3843中，有KA3843(SAMSUNG)及UC3843BN(S.T.)两种，两者脚位相同，但产生的振荡频率略有差异，UC3843BN较KA3843快了约2KHz，fT的增加会衍生出一些问题(例如:EMI问题、短路问题)，因KA3843较难买，所以新机种设计时，尽量使用UC3843BN。
●R1、R11、R12、C2(一次侧回路增益控制):3843内部有一个Error AMP(误差放大器)，R1、R11、R12、C2及Error AMP组成一个负回授电路，用来调整回路增益的稳定度，回路增益，调整不恰当可能会造成振荡或输出电压不正确，一般C2使用立式积层电容(温度持性较好)。
