科索为中型机器人控制器和工厂自动化提供三路隔离输出300W的电源解决方案
[发布时间]:2020年10月15日 [来源]:电子产品世界 [点击率]:214
【导读】: RBC300F是一种开放式框架,可配置ACDC电源,具有三路输出,专门为机器人控制器和工厂自动化定制。基于一个独特的概念,科索RBC300F系列提供三个可配置隔离输出,其中一个具有增强隔离给智能栅...

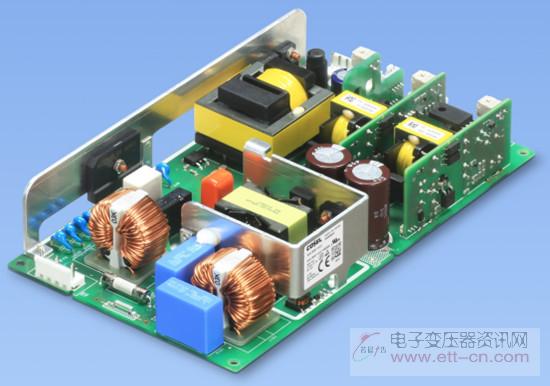

  RBC300F是一种开放式框架,可配置AC/DC电源,具有三路输出,专门为机器人控制器和工厂自动化定制。基于一个独特的概念,科索RBC300F系列提供三个可配置隔离输出,其中一个具有增强隔离给智能栅双极型晶体管或等效应用供电。RBC300F通过EN62477-1过电压类别Ⅲ认证,当连接到配电板时,通过减少额外的隔离变压器,RBC300F电源简化了系统架构师的设计过程,同时降低了成本。RBC300F受益于在初级建立的数字控制和一个具有可选择的UART扩展通信接口的控制、监测和排序。

     300W可配置、隔离的、三路输出

     独立输出增强隔离器-理想的IGBT驱动器

     通过UL62368-1, EN62477-1 认证,符合EN61558-2-16

     UART扩展通信接口选择

     24V和48V输出模块,支持重复峰值负载

     高效率-高达92%

  RBC300F为全球应用设计,可接受85至264V单相输入交流电压,输出功率为300W。为了降低复杂性和提高灵活性,RBC300F具有三个独立的输出。主输出(插槽1)可以提供240W,有三个输出版本:12V/16A、24V/10A、48V/5A。第二路输出(插槽2)可以承载配置有单输出模块:5V/3A、12V/1.3A、24V/0.65A、3.3V/5A、5V/5A、12V/2.5A、16.5V/1.9A、24V/1.3A、48V/0.65A,或双输出模块:±12V/0.6A、±15V/0.5A、±12V/0.7A和 ±15V/0.7A,功率为14.4至30W,视输出电压而定。第三路输出(插槽3)可容纳同一功率级别的任一单路输出电压模块。输出端口可串联使用,获得更高电压。所有输出电压可通过内置电位器调节。

  机器人控制的应用通常由24V或48V总线电压供电。在这种应用中,配电母线可能会受到重复的峰值能量需求,所以要求电源可以承受这种负载条件。RBC300F的24V和48V输出模块就是为了能在峰值负载条件下高效工作且能承受高达150%的峰值电流而设计的。

  第三路输出的增强隔离适用于给IGBT(智能栅双极型晶体管)或IPM(智能功率模块)供电,这减少了为机器人控制器供电时所需的电源数量。通过集成增强隔离输出,“三合一”的RBC300F比传统解决方案减少了相当于40%的引脚。

  为了优化效率,当第二和第三路输出采用准谐振-反激拓扑时,主输出DC/DC变换器采用LLC谐振拓扑。

  RBC300F由内置的浪涌电流限制、过流和过压保护。

  RBC300F的输入输出绝缘电压为3000VAC,输入对地绝缘电压为2000VAC。三个输出之间的绝缘电压已经为机器人控制器的应用进行了优化。当主输出、第二路输出和第三路输出之间的绝缘电压增加到3000VAC时,主输出和第二路输出之间的绝缘电压对应于500VAC的功能隔离。

  该产品采用对流冷却设计,可以在-20到+70℃范围内工作。根据最终设备的装配和冷却条件,可能需要降额。

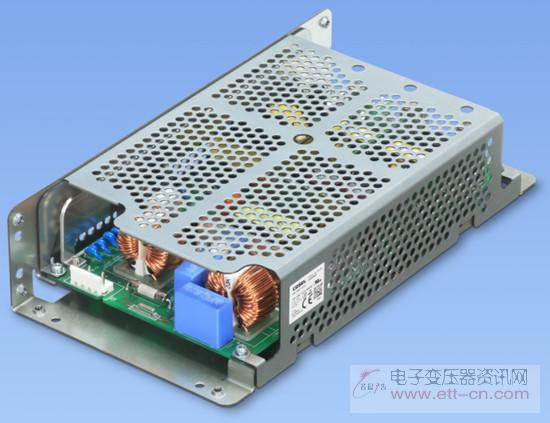

  为了适应特殊要求的应用,有许多选项可供选择,包括涂层(C)、低漏电流(G)、(S)(SN)不同类型的机箱和外壳、(R)开/关远程控制、(T)接线盒上的垂直螺丝、(U1)外部保持电容输入。

  为了扩展灵活性,RBC300F选项(Ⅰ3)具有一个扩展的UART(通用异步收发器)数字接口,支持监视、控制和排序的49个指令。运行数据可存储和锁存在内部存储器中,记录的错误码可用于分析、运行时数可用于预防性维护。
