防浪涌电路这样安装在电源模块最高效
[发布时间]:2020年9月18日 [来源]:知乎 [点击率]:924
【导读】: 由于电源模块的体积小,可靠性高,顺应了时代向着高度一体化发展的要求,并得到广泛,电源模块的应用地点非常复杂,通常在输入端就会产生浪涌冲击,如果超出了自身电源模块所承受的冲击电压,导致电源模块损坏,...

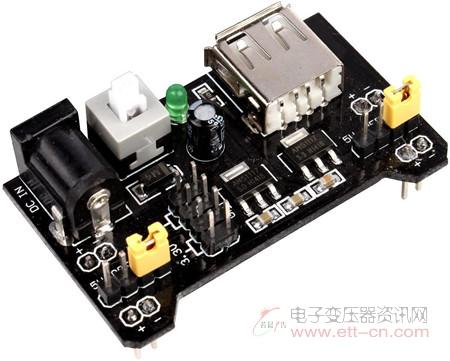

  由于电源模块的体积小,可靠性高,顺应了时代向着高度一体化发展的要求,并得到广泛,电源模块的应用地点非常复杂,通常在输入端就会产生浪涌冲击,如果超出了自身电源模块所承受的冲击电压,导致电源模块损坏,使系统停止运行。为了保证系统正常可靠运行,所以有必要设计前端防浪涌冲击电路。

  如今普通建筑物上的避雷针只能防雷击,而强大的电磁场产生的感应雷击和脉冲电压会对电子设备造成危害。一般危害主要发生在雷击期间,由电源和通信线路上的感应浪涌电流引起的。但浪涌冲击不仅来自于雷击,在电网发生短路故障、投切大负荷时,以及在其它设备频繁开关机的情况下,也会产生浪涌冲击电流。

  电力网覆盖面广,无论是发生雷击还是电击的几率都是相当高的,必须做好保护措施。调查表明,每年最多可以产生800次以上的浪涌电压,比实际使用电压的一倍还多。超过1000伏特的电压最高可达300多次。

  电源模块体积小,高度集成化,大多数模块电源内部都不能安装防浪涌电路,控制芯片和晶体管等电子元件的最大耐压和电流很极限,如果出现了电涌电压,可能会损坏模块电源,使整个系统瘫痪。就算没有损害,模块电源的内部电子元件受到应力的冲击,还影响使用寿命和可靠性。该系统的外部接口是电源,所有从外面传过来的浪涌电流都要经过电源,为确保持续可靠地使用模块电源,外部需加装防浪涌电路。

  受体积限制的电源模块,当EMC要求更高时,另外还需增加浪涌冲击保护电路,改进EMC性能,改善产品可靠性。为提高输入级的抗浪涌能力,周边增加了压敏电阻和TVS管。如果想要实现两级防护,必须注意,可直接加入两个压敏MOV或TVS管,结果可能会事与愿违。由于MOV2比MOV1的压敏电压和通流能力低,当干扰很大时,Mode2可能不能承受浪涌冲击的影响而提前损坏,使整个系统瘫痪,一样的,因为TVS管比MOV管响应更快,通常是MOV管没有发挥作用,并且TVS管已经损坏了。合适的接线方式通常是在两个MOV管与TVS管之间接上电感,就能够预防这些问题的出现了。
