5G基站电源设计面临的挑战及优化策略
[发布时间]:2020年8月26日 [来源]:电子发烧友 [点击率]:699
【导读】: 在基站建设方面,三大运营商计划今年涉及5G业务的总投资额高达1803亿元人民币,预计年底全国建设开通70万5G基站,2021年达到100万以上。  可是最近的一篇报道,引起了人们对5G基站能源消耗...

  在基站建设方面,三大运营商计划今年涉及5G业务的总投资额高达1803亿元人民币,预计年底全国建设开通70万5G基站,2021年达到100万以上。
  可是最近的一篇报道,引起了人们对5G基站能源消耗的关注。新闻的内容是为了减少能耗,节约电费,中国联通在洛阳某地的5G基站在每天21点到次日9点就将关闭。为什么5G基站的能耗会如此高呢?

  5G基站能耗高的原因
  目前5G基站能耗主要集中在基站、传输、电源和机房空调四部分,而其中基站的电费支出占整体网络能耗的80%以上。而在基站能耗中,负责处理信号编码的基带单元(BBU)的功耗相对较小,射频单元(RRU/AAU)的功耗相对较大。
  根据去年华为发布的《5G电源白皮书》显示,从4G演进到5G,虽然单位流量的功耗大幅降低了,但是5G总功耗相比4G还是大幅增加的。预计在5G时代,64T64R AAU最大功耗将会达到1000~1400W,BBU最大功耗将达到2000W左右。

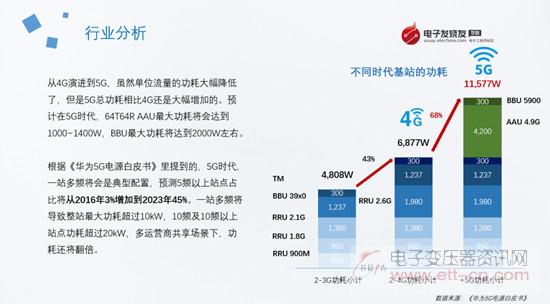

图1:5G基站能耗变化。

  在5G时代,一站多频将会是典型配置,预测5频以上站点占比将从2016年3%增加到2023年45%。一站多频将导致整站最大功耗超过10kW,10频及10频以上站点功耗超过20kW,多运营商共享场景下,功耗还将翻倍。
  英飞凌科技(中国)有限公司的电源与传感系统事业部市场部经理程文涛在<电子发烧友网>举办的《5G网络演进对电源设计的挑战》直播中表示,5G基站相比4G基站功耗提升了3倍以上,加上由于覆盖范围的衰减,5G基站的需求量成倍增加,因此,对于运营商而言,5G基站的高功耗成为了制约5G建网的首要原因。
  随着5G网络走向低/高频混合组网,为满足网络容量增长的业务需求,大量的末梢站点将会被部署,网络站点数量将会出现大幅增加,整个网络的功耗将会呈倍数增长。

  5G时代电源设计面临的挑战
  基站电源主要是分成三级的,一般来说基站的供电电源是220V的市电。第一级是将220V转换到-48V;第二级一般是使用模块电源,将-48V电压转换成给PA供电的48V,或者28V电压;第三级是板级电源,从12V转换到给各个芯片、模拟电路、数字电路等所需的电压。

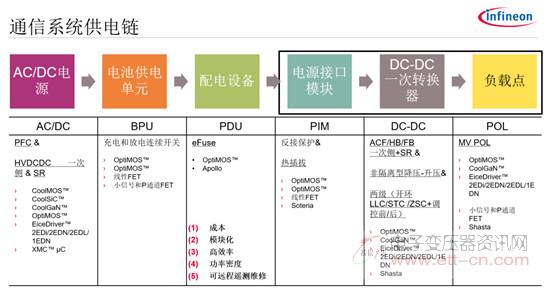

图2:通信系统供电链。

  由于5G基站能耗的增加,电费成为了运营商不可忽视的一个因素,运营5G基站的运营商会越来越关注基站的耗电量。因此,如何帮助运营商节省电费变成了一个重要的话题。那么要节省电费,电源的设计就是一个绕不开的话题。
  程文涛认为,5G时代的到来,对电源设计的影响是非常明显的。他主要谈到了三个方面的影响:
  首先是对新材料、新拓扑结构,以及高性能器件的使用将会更多。“如果想要提升效率,节省电费,那么使用的元器件就不可能跟3G/4G时代那样对成本要求那么严格,必然需要用到性能好的器件、好的拓扑结构、好的材料。”程文涛在直播中表示。
  其次,是总线电压将会提升。由于耗电量增加了,电源设计也发生了一些变化,比如之前都是使用48V电压的通信总线不得不提升到72V,这样就会导致开关电源(DCDC)的输出端电压发生变化。
  还有可靠性问题也更受到关注。由于基站有个很重要的特点就是投入运营之后,基本上就是无人值守了,因此不论是设备供应商,还是运营商对可维修性、可远程监控性、以及低故障率的要求远远高于其他行业。

  5G宏基站电源设计策略
  对于宏基站,在一次电源和二次电源的优化方面,英飞凌的程文涛给出了一些建议。“在一次电源方面,我们看到一个很明显的趋势是要求高效率和高功率密度。现在电源的效率要达到97%,甚至98%的工作效率。”
  要达到这个效率目标,程文涛认为一是需要用到新的拓扑结构,他举例说,ACDC的拓扑结构将会从有桥PFC,逐渐过渡到无桥PFC,甚至图腾柱拓扑结构;二是必须采用新的材料,包括现在热门的碳化硅MOSFET和氮化镓MOSFET;三是高频化,高频化可以提高功率密度,减小尺寸;四是贴片封装更受欢迎,SMD封装成为了主流。
  对于二次电源部分,新的拓扑结构并不多,更主要的是使用新材料和高频化器件。
