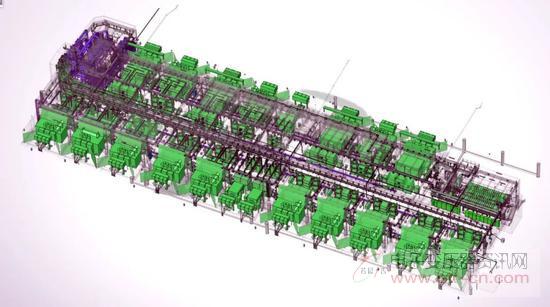

磁体供能转换厂房示意图，中国提供了其中 14 个变流器。

　　ITER 中心组织负责整合来自世界各地的组件来组装 ITER，包括托卡马克本身的组装以及支持系统的并行安装，支持系统包括射频加热、燃料循环、低温、冷却水、真空、控制和高压电气系统。
　　主要组装活动将在托卡马克大楼进行，ITER 设备将安装在部分嵌入的混凝土生物防护罩中。在装配阶段，这座建筑将保持洁净和恒温，以避免最大型的部件出现哪怕最轻微的变形。组装、支撑和定位托卡马克组件将用到超过 150 个专用工具，其中一些重达 800 吨。
　　环形托卡马克将分为 9 个子组件，在邻近的装配大厅内进行预装配。每一个子组件的弧度为 40 度，其中包含一块环形真空容器组件、一个保护性的镀银隔热罩和两个环形磁场线圈。
　　托卡马克主要部件的尺寸、重量、微小的公差、制造商的多样性以及紧凑的日程安排，使得 ITER 成为一个巨大的工程和物流挑战。组装 ITER 设备将花费 4.5 年的时间。

　　核聚变反应堆的工作过程
　　虽然数百个托卡马克已经被建造，但 ITER 项目中的托卡马克将是第一个实现“燃烧”，或者说自加热等离子体的装置。在核聚变反应中，微小的质量可以转化为巨大的能量，主要反应过程如下：
　　1、几克氘和氚气体被注入一个巨大的、甜甜圈形状的反应室，即托卡马克；
　　2、加热气体，直到它变成云状的电离等离子体；
　　3、总重量达一万吨的超导磁体制造并控制电离等离子体；
　　4、当等离子体达到 1.5 亿摄氏度，就会发生核聚变，这一温度达到太阳核心温度的 10 倍；
　　5、核聚变产生的超高能中子逃逸出磁笼，以热的形式传递能量；
　　6、在托卡马克水冷壁内循环的水可以吸收逸出的热量并产生蒸汽，在商业反应堆里，这一过程带动蒸汽涡轮机发电。
