20年前，专门研究射频电路的工程师设想了一种“理想的开关”。这种开关“打开”时，它将具有超低电阻，“关闭”时将具有超高电阻等等。它体积小巧，快速，易于制造，能够切换相当大的电流，能够承受数十亿次的开-关循环，并且只需很少的电源即可工作。它可以将信号传导至几十甚至几百兆赫兹，并且完全没有失真（接近完美的线性度）。

　　这不是异想天开的事情，在新兴的大型行业中已经有了为这种转变准备好的市场。在微机电系统（MEMS）的突破下，重大项目遍布美国和欧洲。许多是由国防高级研究计划局（Defense Advanced Research Projects Agency ）或欧盟卓越网络资助（European Union Network of Excellence）的。

　　而现在，经过更长时间，更动荡的技术开发努力之后，RF MEMS开关终于出现了走向商业成功的道路。

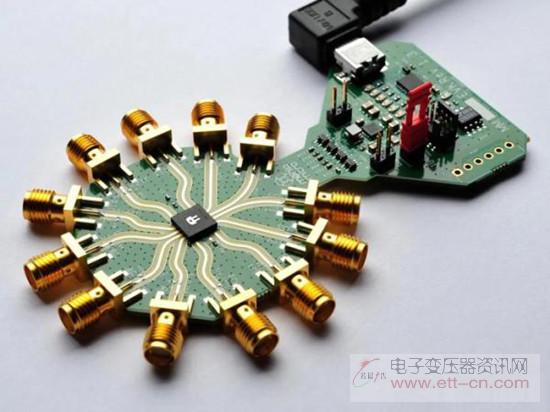

　　在美国，尤其是两家公司似乎在快速发展和竞争激烈的市场中已经站稳了脚跟。一家是位于加利福尼亚州尔湾市GE Ventures的子公司Menlo Micro。该公司联合创始人兼高级副总裁Chris Giovaniello表示，他们在航空航天，军事和无线基础设施行业拥有30多个客户。

　　与此同时，去年10月被领先的无线设备和系统制造商Qorvo收购的Cavendish Kinetics成立的初衷是为了开发用于智能手机等领域的RF MEMS开关。双方都没有公布这个交易的具体条款，但 Cavendish已在至少三轮融资中筹集了超过5800万美元（半导体巨头ADI公司还销售用于测试和仪器应用的RF MEMS开关。）

　　在经历了漫长而动荡的间歇性希望破灭之后，RF MEMS开关取得了成功。“经过许多很多公司的尝试，我们成功了这两个，在这个过程中也许有20家公司倒闭了，并引起了激烈的竞争， ”Gabriel Rebeiz说，他是RF MEMS研发的先驱，也是加州大学圣地亚哥分校的电气工程学教授。

　　“对于技术初创公司来说，10%的成功率是正常的。”

　　新器件将机电继电器开关的某些最佳功能（超低电阻和泄漏电流以及非常高的线性度）与半导体开关的一些优点结合在一起：小尺寸，非常高的可靠性和坚固性。从概念上讲，它们类似于继电器开关。在操作中，静电力将被称为致动器或悬臂的导电束拉向电触点。与继电器由电磁体触发的继电器不同，RF MEMS开关使用50至100伏特范围内的简单直流电压来产生静电场，该电场将电子束拉至触点。（相对较高的电压来自由3V至5V电路电压供电的DC-DC转换器。）由于磁场是静态的，因此电流和功耗非常低。

　　Giovaniello说，最困难的技术挑战之一是找到一种可以承受数十亿次弯曲过程的导电合金。他说：“真正的问题是执行器。” “这正是GE投入大量精力开发合金的地方。我们已经开发了一些高导电性的专有合金，这些合金真的非常适合继电器使用。但是它们的机械强度极高，几乎就像多晶硅一样。

　　他补充说：“几十年来，GE在用于喷气发动机的合金方面做了很多工作，实际上是其中一些人帮助我们解决了一些基本的可靠性问题。” Menlo尚未透露其合金的成分，但是GE和Menlo的工程师在大约五年前撰写的研究论文表明，他们当时正在使用镍和金的单独合金。

　　Giovaniello说，Menlo的一些客户正在无线基站，军用无线电或相控阵雷达中使用这些设备（尺寸约为50 x 50微米）。先进的无线电和无线系统越来越多地处理许多不同的频带，每个频带由一个或多个不同的滤波器“选择”。他说：“我们的客户射频中有20个滤波器。” “当您必须使用传统开关在许多滤波器之间进行选择时，通过所有开关来选择所有不同的滤波器会造成很大的损失。” 他解释说，功率损耗总计为3到4分贝，并指出降低3 dB意味着损耗高达50％。

　　同时，Qorvo的目标是智能手机内部的应用（Menlo Micro也是如此）。Qorvo技术开发高级总监朱Julio Costa表示，这是一个巨大的市场，每年售出约十亿部智能手机，但对组件的要求也极为严格。“您的电话是您日常生活的重要组成部分，因此，如果[新组件]是不可靠的，它将不会被合并。”

　　Costa解释说，智能手机中的设备有两种明显的可能用途。Qorvo追求的第一个是天线调谐。现代的智能手机最多具有八个天线，以容纳随着无线网络从4G过渡到5G而不断增长的许多频带。为了更好地使天线与频率匹配，沿着天线嵌入的开关可以更改其配置，还可以切换到电容器或电感器之类的谐振设备，以微调天线的响应。对于这种应用，手机制造商现在使用基于绝缘体上硅（SOI）技术的半导体开关。但是，MEMS设备可能具有更高的频率和线性度，使其成为有吸引力的替代方案，尤其是对于某些5G频段，Costa说。他希望看到手机在“几年之内”能够将这些开关整合进去。
