电源滤波器使用过程中需要注意的事项
[发布时间]:2019年12月25日 [来源]:21ic电子网 [点击率]:463
【导读】: 有的技术工程师为了方便使机箱内部的布线美观大方,经常把电缆线绑扎在一起,这对电源线是不容许的。假如把电源滤波器的输入输出线平行走线或者绑扎在一起,因为平行传输线之间存有分布电容,这类布线方法等于在...

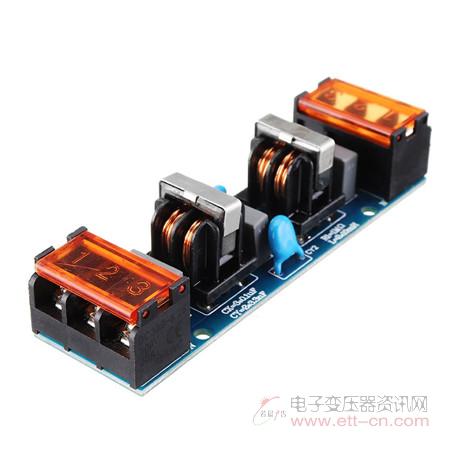

  有的技术工程师为了方便使机箱内部的布线美观大方,经常把电缆线绑扎在一起,这对电源线是不容许的。假如把电源滤波器的输入输出线平行走线或者绑扎在一起,因为平行传输线之间存有分布电容,这类布线方法等于在滤波器的输入输出线之间并联了一个电容,为骚扰数据信号提供了一条避过滤波器的路径,造成滤波器的性能大幅度降低,频率很高时乃至无效。等效电容的尺寸与输电线间距反比,与平行面布线的长度成正比。等效电容越大,对滤波器性能的影响越大,反之对滤波器的性能影响则越小。

  接地和壳体
  这样的情况也较为广泛。很多技术工程师安裝滤波器时,滤波器的壳体和机箱之间搭接欠佳(有绝缘漆);另外,使用的接地线较长,这也会造成滤波器的高频特点变差,从而减少滤波器性能。
  因为接地线较长,在高频率时输电线的分布电感不可以忽略。假如滤波器搭接优良,干扰信号能够通过壳体直接接地。假如滤波器的壳体和机箱之间搭接欠佳,等于滤波器的壳体(地)与机箱之间存有一个分布电容,这将造成滤波器高频率时接地阻抗很大,特别是在分布电感和分布电容谐振的频率周边,接地特性阻抗趋向无限。
  滤波器接地不良对滤波器性能的影响:因为滤波器接地不良,接地特性阻抗很大,有一部分骚扰数据信号能通过滤波器。为了方便处理搭接不良,应把机箱上的绝缘漆刮去,确保滤波器壳体和机箱有优良的电气连接。
  在这类安裝方法下,滤波器的壳体和外壳触碰优良,可堵住电源线在机箱上的开口,提升机箱的屏蔽性能;此外,滤波器的输入输出线之间有机箱屏蔽掉相隔离,清除了输入输出线之间的骚扰藕合,确保滤波器的滤波性能。
