5G基站设计要求元器件更小更少,如何从电源着手节省设计空间?
[发布时间]:2019年10月29日 [来源]: [点击率]:1151
【导读】: 在今年的 MWC 上海展会上,华为在现场向观众展示了一款 5G 基站。出乎大家的意料,这款基站的尺寸相较于 3G4G 时代的基站实在是“娇小”,体积只有一半。5G 时代,运营商将采用这样的“微基站...

  在今年的 MWC 上海展会上,华为在现场向观众展示了一款 5G 基站。出乎大家的意料,这款基站的尺寸相较于 3G/4G 时代的基站实在是“娇小”,体积只有一半。5G 时代,运营商将采用这样的“微基站”完成网络覆盖。
  但是,正所谓“麻雀虽小五脏俱全”,5G“微基站”体积虽小但是 BBU、RRU 和天线一应俱全。在体积变小、功能不减的情况下,基站设计留给元器件的空间变得极为有限。另外,除了设计尺寸的挑战,5G 基站设计还面临来自 EMC 测试以及功耗控制等方面的挑战。上述这些和电源息息相关,如果设备板卡上面诸多的电源器件能够更加集成化和小型化,这将大大降低 5G 基站的设计难度。

  电源模块将成为 5G 时代的电源利器
  孙毅是 MPS(Monolithic Power Systems)电源模块产品线经理,负责产品规划、研发和市场。对于 5G 时代的电源挑战,他描述的更为具体细致。他在 10 月 24 日的分享会期间总结到,5G 基站设计需要:

  ·更短开发周期;
  ·更小的方案尺寸;
  ·解决系统以及电源的散热问题;
  ·抑制 EMI 噪声;
  ·FPGA 等复杂电源时序管理以及系统集成;
  ·高速 ADC/DAC 的低噪声供电。

MPS 电源模块产品线经理孙毅

  为了帮助客户更好地的完成 5G 基站设计,MPS 采用电源模块帮助解决上述难题。
  电源模块是可以直接贴装在印刷电路板上的电源供应器,被广泛用于交换设备、接入设备、移动通讯、微波通讯等领域。电源模块将多种电源器件集成于一个芯片内部,自身具有隔离作用,抗干扰能力强,随着半导体制造工业的增强,当前的电源模块具有体积小、噪声低、能效密度高和抗干扰能力强等诸多优点。
  孙毅表示:“此前,开发验证分立电源方案往往需要 18 周以上的周期。其中,元器件选择和采购需要 2-12 周,这期间要选择器件、电感和电容等,用上 3 个月很正常;原理图和布局设计需要 1-3 周,而制板和封装需要 1-3 周,在制板过程中有可能需要多次制板验证。”
  他指出:“采用电源模块将极大地缩短这个开发周期。电源模块提供了高集成度的方案,大大简化了原理图和 PCB 布线,只需要极少的外围器件。因此,对于电源的验证不再分别针对单独的芯片、电感和电容,而是相当于对一个最小系统做验证,极大地缩短了研发周期。”

  通过孙毅的介绍我们了解到:
  MPS 的电源模块包含电感、引线框架、功率 IC 和其他无源元件,并将上管、下管以及控制器集成在一片晶圆上,减少了 50%的芯片面积。
  另外,MPS 电源模块满足严格的 EMI 测试标准,集成的对称输入电容有效地反相抵消了“热环路”电磁场, 可编程的频谱展开、抖频、dv/dt 速度能进一步降低 EMI 噪声源以及分布。
  针对 FPGA 等复杂电源时序管理以及系统集成方面的问题,MPS 电源模块拥有更多的电源轨数,有着严格的启动 / 关机时序,可以帮助客户轻松完成高效工作。
  MPS 电源模块能够满足 RFSoC 中高速 ADC/DAC 的供电要求,拥有小于 1mV 的超低纹波,满足 12V->3.3V/8A,93%的效率要求。
  此外,MPS 电源模块通过采用优化模块设计减小功耗,通过芯片倒装工艺降低热阻,以及通过 3D 封装帮助散热更加均匀。因此,MPS 电源模块能够解决 5G 基站设计的系统散热问题。

  丰富的电源模块解决方案
  不仅是帮助客户解决 5G 基站设计的高要求,通过孙毅的介绍我们了解到,对于同样热门的工业 4.0,MPS 也有丰富的电源模块解决方案。

  - 业界首款 PMIC 模块 MPM54304

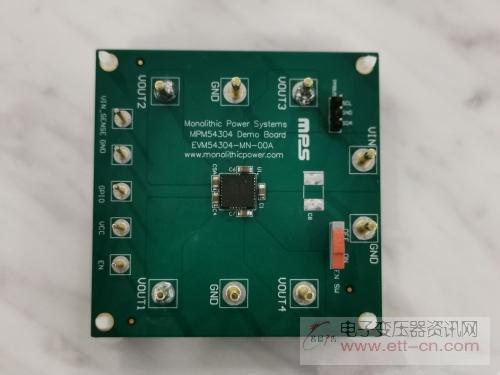

  MPS 最新发布了业界首款超小尺寸四路输出集成电源解决方案 — MPM54304 ,它是一款中电压 PMIC 降压模块。

  MPM54304 的核心优势是尺寸小、配置灵活、布局简单和时序&电源管理功能。基于这些优势,MPM54304 完美地解决了小尺寸应用中多轨系统日益增长的行业挑战,可将整体解决方案的尺寸缩小 70%以上,为终端客户提供了高效紧凑的电源传输系统。
  MPM54304 可用于 FPGA/DSP 供电、多轨应用、ZYNQ-7000 单芯片电源解决方案、电信和工业应用。

[上一页] [1] [2] [下一页]
