解决电源设计的三大焦虑,模块电源是终极选择吗?
[发布时间]:2019年10月21日 [来源]:21Dianyuan [点击率]:5511
【导读】: 人们一直希望提供一个随时可用的现成完整电源,并能满足最终应用所需的所有性能标准。很多公司都在这方面做出了大量尝试,而ADI的μModule稳压器便是其中的成功者之一,它的设计初衷即是如此——提供经...

  LTM4644 / LTM4644-1 是一款每路输出可提供 4A 电流的四通道 DC/DC 降压型μModule  稳压器。输出可通过并联形成一个阵列以提供高达16A的电流能力。封装中内置了开关控制器、功率 FET、电感器和支持组件。LTM4644可在一个4V至14V或2.375V至14V(采用一个外部偏置电源)的输入电压范围内运作,LTM4644/LTM4644-1 支持一个0.6V至5.5V的输出电压范围。该器件的高效率设计使每个通道能够提供4A连续(5A峰值) 输出电流。仅需大容量的输入和输出电容器。

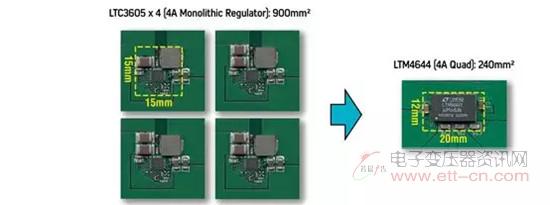

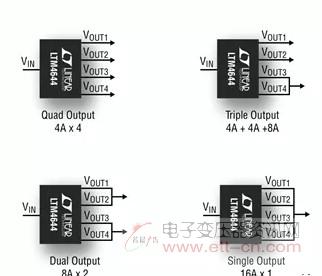

  同样的16A电流输出电路,从上面电路图可以看出基于LTM®4644的模块电源电路板更紧凑,面积缩减高达73%,在“寸土寸金”的机箱内重要性不言而喻。此外值得一提的是ADI的模块芯片方案尤其强调电路配置的灵活性,LTM4644的思路输出可以实现如下的多种灵活输出配置。

  本文小结
  模块化稳压器解决了与电源设计行业专业知识局限、PCB 面积缩减、热设计限制和产品上市时间压力增大有关的行业挑战。以ADI最新的模块电源LTM4700为例,这块降压型 DC/DC 电源稳压器可提供双路 50A 或单路 100A 配置,集成式 A/D 转换器、D/A 转换器和 EEPROM 使得用户能够采用一个 I²C PMBus 接口对电源参数进行数字监视、记录和控制。开关频率同步至一个频率范围为 200kHz 至 1MHz 的外部时钟,以满足那些对噪声敏感的应用,LTM4700 还拥有针对过压和欠压、过流和过温等故障情况的自保护和负载保护功能。这种显著的小尺寸大集成优势正在数据中心、通信等领域获得越来越高的关注度。

(敬请关注微信订阅号:dzbyqzx)
