  电动机反接制动原理
  电动机反接制动是指通过电动机转子上的反向转矩使电动机快速制动的方法,电动机反接制动的反向转矩是通过改变旋转磁场的方向(将两相定子绕组接线交换) 获得的,当转子转速为零时,电动机将反向旋转,在零速反接制动开关的帮助下,使电动机与电源断开。
  电动机反接制动是指通过电动机转子上的反向转矩使电动机快速制动的方法,电动机反接制动的反向转矩是通过改变旋转磁场的方向(将两相定子绕组接线交换) 获得的,当转子转速为零时,电动机将反向旋转,在零速反接制动开关的帮助下,使电动机与电源断开。

  电动机反接制动方法
  反接制动是电动机制动方式之一。
  以三相异步电动机为例。其制动原理就是在切断电动机正常运转的同时,改变电动机定子绕组的电源相序,使电机有反转趋势从而产生较大的制动力矩的方法。当电动机的转速接近零时,应立即切断反接制动电源,否则电机会反转。在实际操作中,通常要用到速度继电器,用速度继电器来自动切除制动电源。

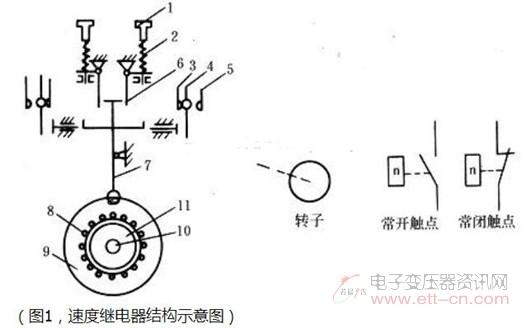

  速度继电器的定子结构与笼型异步电动机类似,一个空心圆环,由硅钢片冲压而成,并有笼型绕组。转子是一个圆柱形永久磁铁。



  速度继电器转子的轴与被控电机的轴相连接,而定子套在转子上。当电动机转动时,速度继电器的转子随之转动,然后定子也转动。当速度达到某一数值时,速度继电器的常闭触头分断,常开触头闭合。当电动机转速低于某一值时,定子产生的转矩减小,触头在弹簧作用下复位。一般速度继电器的转轴在130r/min左右时,触头即能动作;在100r/min时,触头即能恢复到正常位置。可以通过螺钉的调节来改变速度继电器动作的转速,以适应控制电路的要求。三相异步电动机的反接制动,控制电路图如下:

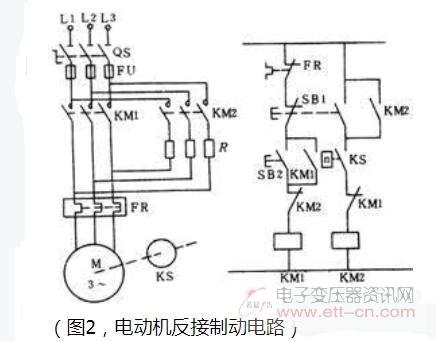

  从上图可看出,其主电路和正反转电路类似。不同的是,由于反接制动时,旋转磁场的相对速度较高,差不多为启动时的两倍,定子电流也很大,因此,在反接制动电路中增加了限流电阻R。速度继电器的触头ks串接在控制电路中。

  电机反接制动过程分析:
  当电动机转速升高后,速度继电器的动合触点KS闭合,为反接制动接触器KM2接通做准备。停车时,按下复合按钮SB1(其动断触点断开,动合触点闭合),接触器KM1断电释放,动断辅助触点KM1闭合,接触器KM2线圈得电,KM2主触点闭合(同时KM2自锁触点闭合自锁,动断触点KM2断开,对KM1联锁),电动机反接制动。电动机转速迅速降低,当电机转速接近零时,速度继电器KS的动合触点断开,KM2断电释放,电动机制动结束。
  需要说明的是,反接制动控制电路简单,制动迅速,制动效果显着。但是在制动过程中有冲击,对传动部件有害,能量消耗大,通常只用于不频繁制动的设备,如铣床、中型车床主轴的制动等。
