贴片电感元件的识别方法及故障替换方法
[发布时间]:2019年8月5日 [来源]:电子发烧友网 [点击率]:724
【导读】: 贴片电感元件在电路中的应用数量较少,仅仅在低压直流控制电源的输出端,见到其应用,与滤波电容构成CLC的π形滤波电路,有(抑制电流突变)稳定输出电流的作用。电感元件,由单线圈组成,有的带磁心(电感量...

  贴片电感元件在电路中的应用数量较少,仅仅在低压直流控制电源的输出端,见到其应用,与滤波电容构成CLC的π形滤波电路,有(抑制电流突变)稳定输出电流的作用。电感元件,由单线圈组成,有的带磁心(电感量较大),单位一般用μH和mH表示,流通电流值为几毫安至几百毫安。

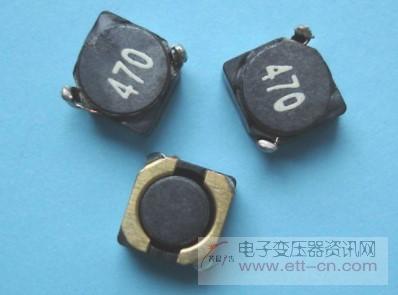

  贴片电感有圆形、方形和矩形等封装形式,颜色多为黑色。带铁心电感(或圆形电感),从外形上看易于辨识。但有些矩型电感,从外型上看,更像是贴片电阻元件。变频器生产厂家对电路板上贴片电感的标号,标有L字样。电感的工作参数有电感量、Q值(品质因数)、直流电阻、额定电流、自谐频率等,但贴片电感受体积局限,大多只标注出电感量,其它参数未予标注,而且往往是间接标注法——贴片电感本体上标注,只是整个规格型号的部分信息,即大多只是电感量信息。

  辨识方法:

  1)从外型,如带磁心方形或圆形电感,体积稍大,能看出磁心和线圈;

  2)有的贴片电感从外形上与贴片电阻一样,但没有数字与字母标注,只有一个小圆圈的标注,意为电感元件;

  3)在电路中的元件序号,往往标为L字样,如L1、DL1等。

  4)有电感量标注,如100。

  5)理想电感的交流电阻较大,而直流电阻为零。电感元件的测量电阻值极小,电阻值近于为零欧姆。从3)、4)、5)项,配合观察和测量(在电路中的位置和作用),能区别出元件是贴片电阻还是贴片电感,并判定出电感元件。

  6)用专用电感量测试仪,将元件脱开电路,测量其电感量。

  故障代换:

  1)可从废旧电路板上拆同型号元件代换

  2)先确定电感量和流通电流值,用普通带引脚电感元件代替,并做好固定

  3)自行绕制,制作电感代用,有一定操作难度

  4)如果对电路性能无明显影响,应急修复可暂时短接
