解决办法：
　　使输出电压达到正常值时，反馈脚电压Vfb仍然小于保护点。使Vfb远离保护点而缓慢上升，或延长反馈脚Vfb上升到保护点的时间，即降低Vfb的上升斜率，使输出有足够的时间上升到正常值。
　　A.增大反馈电容(C9)，可以将Vfb的上升斜率降低，如图所示，由D线变成A线。但是反馈电容太大会影响正常工作状态，降低反馈速度，使输出纹波变大。所以此电容不能变化太大。
　　B.由于A方法有不足，将一个电容(C7)串连稳压管(D6，3.3V)并联到反馈脚。此法不会影响正常工作，如B线所示，当Vfb<3.3V时，稳压管不会导通，分流。上升3.3V时，稳压管进入稳压状态，电容C7开始充电分流，减小后续Vfb的上升斜率。C。在431的K-A端并联一个电容(C11)，电源启动时，C11电压较低，并由光耦二极管和431的偏置电阻R10进行充电。这样光耦就有较大电流通过，使光耦光敏管阻抗较低而分流，Vfb将缓慢上升，如C线所示。R10×C11影响充电时间，也就影响输出的上升时间。

　　注意点：
　　1)增加反馈脚电容(包括稳压管串电容)，对解决超大容性负载问题作用较小;
　　2)增大峰值电流限流点I_limit，同时也增加了稳态下的OCP点。需要在容性负载，输入最低情况下检查变压器是否会饱和;
　　3)如果要保持限流点，须使R10×C11更大，但在超大容性负载(10000uF)情况下，可能会增加5Vsb的上升时间超过20mS，此法需要检查动态响应是否受太大影响;
　　4)431的偏置电阻R10太小，431并联的C11要更大;
　　5)为了保证上升时间，增大OCP点和增大R10×C11方法可能要同时使用。

　　10 空载、轻载输出反跳

　　现象：

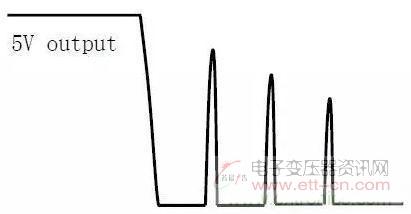

　　在输出空载或轻载时，关闭输入电压，输出(如5V)可能会出现如下图所示的电压反跳的波形。

　　原因：
　　输入关掉时，5V输出将会下降，Vcc也跟着下降，IC停止工作，但是空载或轻载时，巨大的PC电源大电容电压并不能快速下降，仍然能够给高压启动脚提供较大的电流使得IC重新启动，5V又重新输出，反跳。

　　解决方法：
　　在启动脚串入较大的限流电阻，使得大电容电压下降到仍然比较高的时候也不足以提供足够的启动电流给IC。
　　将启动接到整流桥前，启动不受大电容电压影响。输入电压关断时，启动脚电压能够迅速下降。
