注意宽范围的磁导率和功耗。

　　电感和变压器

　　电感工作原理（例如：降压调整器）
　　导电模式
　　-连续模式
　　-临界导电模式
　　-不连续模式
　　升压调整器
　　变压器工作原理
　　-反激变换器
　　-正激变换器
　　电感工作

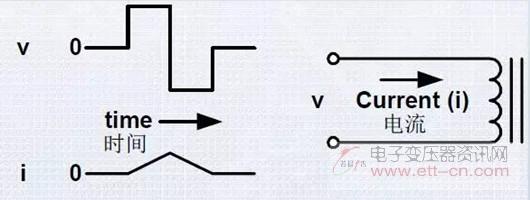

　　电压和电流的关系为： V = L di/dt。
　　电流的斜率= V / L。
　　-正电压：电流斜升。
　　-负电压：电流斜降。

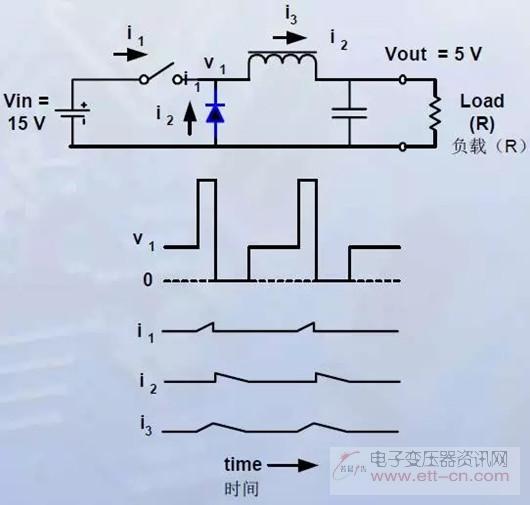

　　降压调整器（连续导电）

　　电感电流连续。
　　–Vout是其输入电压（V1）的平均值。
　　–输出电压为输入电压乘以开关的占空比（D）。
　　–接通时，电感电流从电池流出。
　　–断开时，电流流过二极管。
　　–忽略开关和电感中的损耗，D与负载电流无关。
　　降压调整器的特征曲线及其导数：
　　–输入电流不连续（斩波），输出电流连续（平滑）。

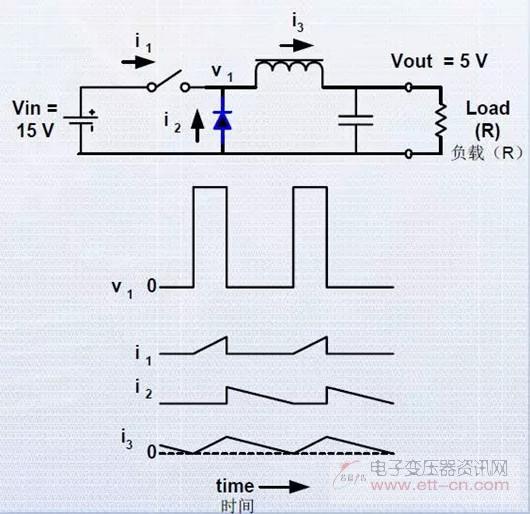

　　降压调整器（临界导电）

　　电感电流仍然是连续的，但在开关再次接通时电流“达到”零点。
　　–这被称为“临界导电”。
　　输出电压仍等于输入电压乘以D。

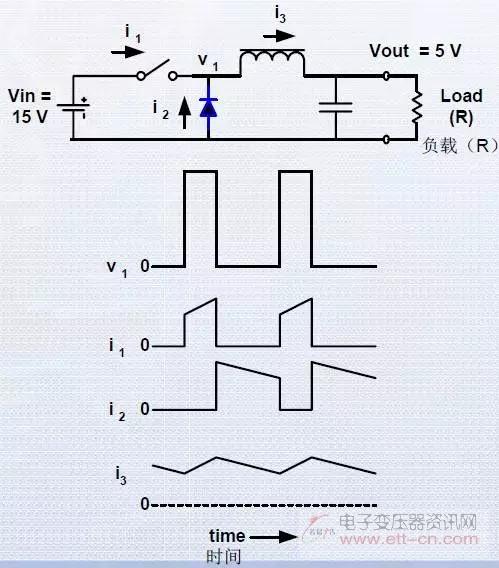

　　降压调整器（不连续导电）

　　在这种情况下，电感中的电流在每个周期的一段时间中为零。
　　输出电压仍然（始终）是v1的平均值。
　　输出电压不是输入电压乘以开关的占空比（D）。
　　当负载电流低于临界值时，D随着负载电流而变化（而Vout保持不变）。

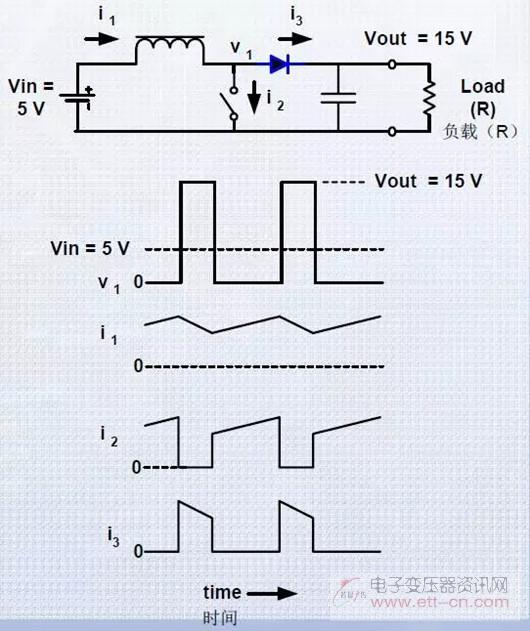

　　升压调整器

　　输出电压始终大于（或等于）输入电压。
　　输入电流连续，输出电流不连续（与降压调整器相反）。
　　输出电压与负荷比（D）的关系不如在降压调整器中那么简单。在连续导电的情况下：

　　在本例中， Vin = 5，Vout = 15， D = 2/3。

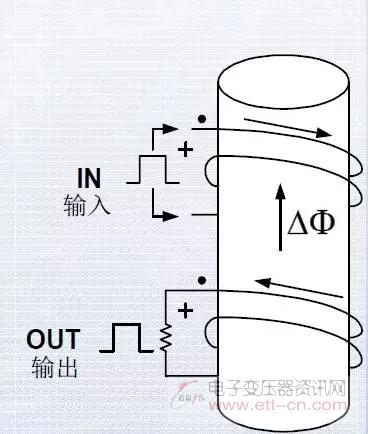

　　变压器（无能量存储）

　　所有绕组的安匝数之和为零。
　　–右手法则适用于所施加的电流和它所产生的磁通。输出绕组上出现相反的电流。
　　变压器工作原理
　　包括初级电感的作用

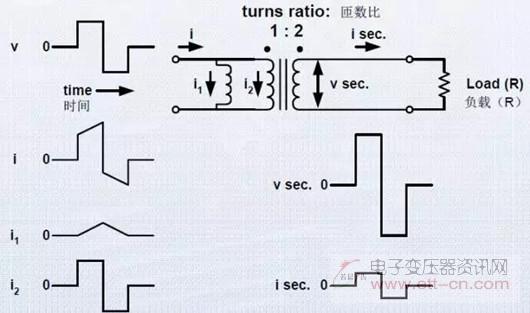

　　变压器看作理想的变压器，它的初级（磁化）电感与初级并联。
　　反激变压器（实际是多绕组电感）
