磁概念的回顾

　　磁性元件设计中用到的单位
　　电流和磁通量
　　磁性材料的特点
　　法拉第定律（“变压器方程”）

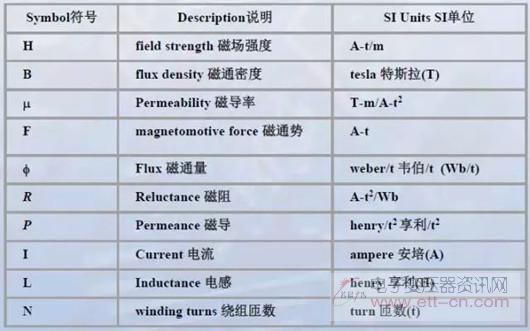

　　单位及其符号

　　注意：以人名命名的单位不用大写（安培ampere，亨利henry，伏特volt ），但其符号必须大写（ A，H，V ）。

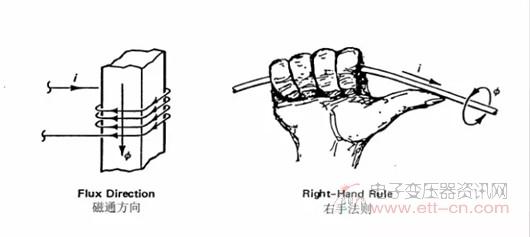

　　右手法则
　　电流流动引起的磁通方向

　　右手握住导体，拇指指向电流流动的方向。四指代表磁力线的方向。

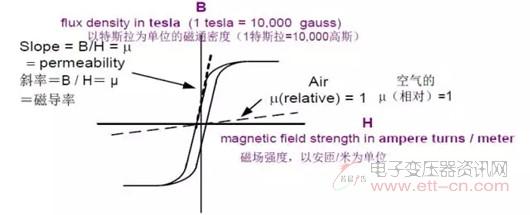

　　材料特性

　　磁性材料的主要特性
　　H = NI/le = 每米的安匝数
　　-经典的定义是安培每米（假设只有一匝）
　　-le= 磁路长度
　　μ =磁导率，通常是相对于空气（ μ空气= 4?π ?10^-7 H/m ）

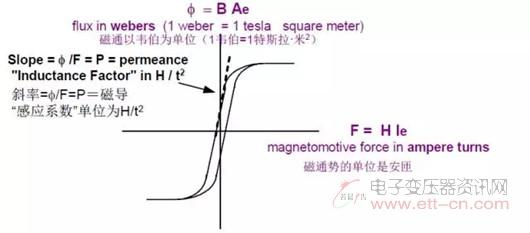

　　磁芯特性

　　不带绕组的磁芯。
　　材料特性，Ae和le。
　　-Ae = 磁芯面积，le = 有效磁路长度
　　-斜率的常用单位是“电感系数”，通常为nH / t^2

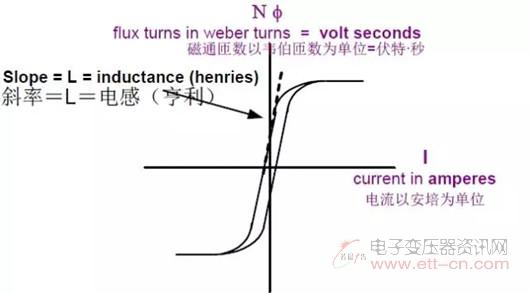

　　线圈特性

　　使用伏特·秒和安培，电路工程师可以方便地使用时域分析法来分析磁性元件。

　　“变压器方程”

　　B的单位是特斯拉，Ae的单位是m^2 ，f的单位是Hz
　　-通用SI单位
　　饱和磁通密度，即Bmax，决定了特定变压器或电感绕组在特定频率下每一匝可以施加的最大电压。
　　现在，请仔细观察：

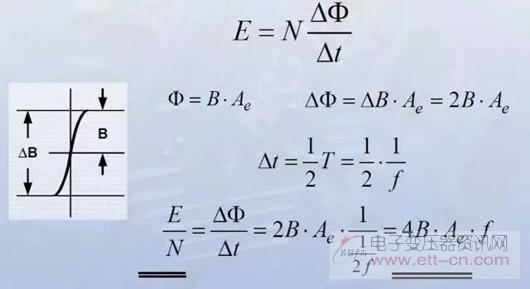

　　从法拉第定律得出的变压器方程

　　注意：该方程适用于方波（ Δt = 半个周期）。
　　一个非常重要的定律

　　只有磁通变化才会有感应电压。
　　如果磁通往返摆动，电压也会摆动。
　　为了得到一个纯直流电压，磁通必须不断增大。
　　因此，我们发明磁整流器的可能性为零。
　　一个绕组（忽略绕线电阻）两端的平均电压（直流）总是零。这是最有用的定律之一。

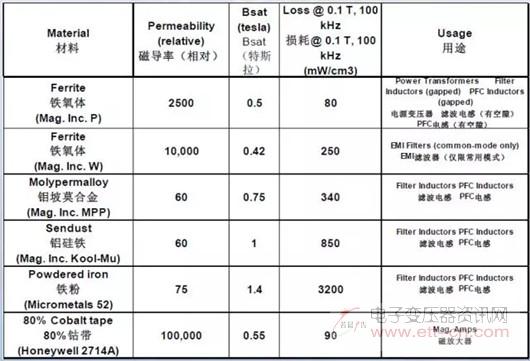

　　常用材料
