MAX5048C是一个高速MOSFET驱动器，能够吸收/7A/3A峰值电流。该器件采用逻辑输入信号，驱动外部MOSFET。该器件具有反相和同相输入，给用户更大的灵活性来控制MOSFET。该器件还具有低侧驱动增强型氮化镓（GaN）场效应管所需的功能。该器件具有两个独立的输出的互补模式，提供灵活的控制在开通和 ??关断速度。 该器件具有内部逻辑电路，防止直通输出状态的变化。逻辑输入电压尖峰保护，防止+14 V，V +电压无关。传播延迟时间被最小化，并且配对的反相和同相输入端之间。该器件具有非常快的开关时间很短的传输延迟（8ns的典型值），高频电路的理想选择。 该器件工作在+4 V至+14 V单电源供电，典型功耗为0.5mA的电源电流，并具有TTL输入逻辑电平。该器件采用6引脚SOT23封装的MAX5048B的用户提供升级路径。

　　关键特性

　　独立的源/汇输出，用于控制上升和下降时间

　　+4 V至+14 V单电源

　　7A/3A峰值吸入/源驱动电流

　　0.3Ωn沟道漏极开路漏极输出

　　0.84ΩP沟道漏极开路源输出

　　8ns的传输延迟低

　　同相和反相输入的匹配之间的延迟时间

　　TTL逻辑电平输入迟滞噪声抗扰度

　　无论V +电压+14 V额定输入

　　低输入电容（10pF的典型值）

　　5ns的典型上升和4ns的典型下降时间1nF负载

　　热关断保护

　　6引脚SOT23封装

　　-40°C至+125°C工作温度范围

　　引脚兼容的MAX5048B

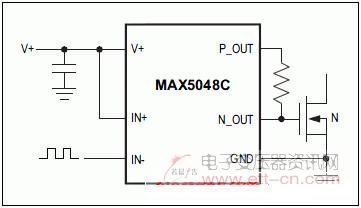

　　如图1

图1  典型工作电路
