一、引言
　　PWM开关稳压或稳流电源基本工作原理就是在输入电压变化、内部参数变化、外接负载变化的情况下，控制电路通过被控制信号与基准信号的差值进行闭环反馈，调节主电路开关器件的导通脉冲宽度，使得开关电源的输出电压或电流等被控制信号稳定。 PWM的开关频率一般为恒定，控制取样信号有：输出电压、输入电压、输出电流、输出电感电压、开关器件峰值电流。由这些信号可以构成单环、双环或多环反馈系统，实现稳压、稳流及恒定功率的目的，同时可以实现一些附带的过流保护、抗偏磁、均流等功能。对于定频调宽的PWM闭环反馈控制系统，主要有五种PWM反馈控制模式。下面以VDMOS开关器件构成的稳压正激型降压斩波器为例说明五种PWM反馈控制模式的发展过程、基本工作原理、详细电路原理示意图、波形、特点及应用要点，以利于选择应用及仿真建模研究。

　　二、开关电源PWM的五种反馈控制模式
　　1. 电压模式控制PWM （VOLTAGE-MODE CONTROL PWM）：

图1

　　如图1所示为BUCK降压斩波器的电压模式控制PWM反馈系统原理图。电压模式控制PWM是六十年代后期开关稳压电源刚刚开始发展起就采用的第一种控制方法。该方法与一些必要的过电流保护电路相结合，至今仍然在工业界很好地被广泛应用。电压模式控制只有一个电压反馈闭环，采用脉冲宽度调制法，即将电压误差放大器采样放大的慢变化的直流信号与恒定频率的三角波上斜波相比较，通过脉冲宽度调制原理，得到当时的脉冲宽度，见图1A中波形所示。逐个脉冲的限流保护电路必须另外附加。主要缺点是暂态响应慢。当输入电压突然变小或负载阻抗突然变小时，因为有较大的输出电容C及电感L相移延时作用，输出电压的变小也延时滞后，输出电压变小的信息还要经过电压误差放大器的补偿电路延时滞后，才能传至PWM比较器将脉宽展宽。这两个延时滞后作用是暂态响应慢的主要原因。
　　图 1A电压误差运算放大器（E/A）的作用有三：①将输出电压与给定电压的差值进行放大及反馈，保证稳态时的稳压精度。该运放的直流放大增益理论上为无穷大，实际上为运放的开环放大增益。②将开关电源主电路输出端的附带有较宽频带开关噪声成分的直流电压信号转变为具有一定幅值的比较“干净”的直流反馈控制信号（VE）。即保留直流低频成分，衰减交流高频成分。因为开关噪声的频率较高，幅值较大，高频开关噪声衰减不够的话，稳态反馈不稳；高频开关噪声衰减过大的话，动态响应较慢。虽然互相矛盾，但是对电压误差运算放大器的基本设计原则仍是“低频增益要高，高频增益要低”。③对整个闭环系统进行校正，使得闭环系统稳定工作。
　　电压模式控制的优点：①PWM三角波幅值较大，脉冲宽度调节时具有较好的抗噪声裕量。②占空比调节不受限制。③对于多路输出电源，它们之间的交互调节效应较好。④单一反馈电压闭环设计、调试比较容易。⑤对输出负载的变化有较好的响应调节。缺点：①对输入电压的变化动态响应较慢。②补偿网络设计本来就较为复杂，闭环增益随输入电压而变化使其更为复杂。③输出LC滤波器给控制环增加了双极点，在补偿设计误差放大器时，需要将主极点低频衰减，或者增加一个零点进行补偿。④在传感及控制磁芯饱和故障状态方面较为麻烦复杂。

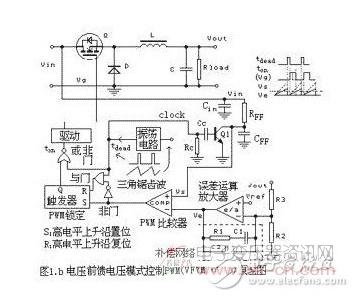

　　改善加快电压模式控制瞬态响应速度的方法有二：一是增加电压误差放大器的带宽，保证具有一定的高频增益。但是这样比较容易受高频开关噪声干扰影响，需要在主电路及反馈控制电路上采取措施进行抑制或同相位衰减平滑处理。另一方法是采用电压前馈模式控制PWM技术，如图1B所示。用输入电压对电阻电容（RFF、CFF）充电产生的具有可变化上斜波的三角波取代传统电压模式控制PWM中振荡器产生的固定三角波。因为此时输入电压的变化能立刻在脉冲宽度的变化上反映出来，因此该方法对输入电压的变化引起的瞬态响应速度明显提高。对输入电压的前馈控制是开环控制，目的为了增加对输入电压变化的动态响应速度。对输出电压的控制是闭环控制。因而，这是一个有开环和闭环构成的双环控制系统。

　　2. 峰值电流模式控制PWM （PEAK CURRENT-MODE CONTROL PWM）：
　　峰值电流模式控制简称电流模式控制，它的概念在六十年代后期来源于具有原边电流保护功能的单端自激式反激开关电源。在七十年代后期才从学术上作深入地建摸研究。直至八十年代初期，第一批电流模式控制PWM集成电路的出现使得电流模式控制迅速推广应用。主要用于单端及推挽电路。近年来，由于大占空比时所必需的同步不失真斜坡补偿技术实现上的难度及抗噪声性能差，电流模式控制面临着改善性能后的电压模式控制的挑战。因为这种改善性能的电压模式控制加有输入电压前馈功能，并有完善的多重电流保护等功能，在控制功能上已具备大部分电流模式控制的优点，而在实现上难度不大，技术较为成熟。
　　如图2所示，由输出电压VOUT 与基准信号VREF的差值经过运放（E/A）放大得到的误差电压信号 VE 送至PWM比较器后，并不是象电压模式那样与振荡电路产生的固定三角波状电压斜波比较，而是与一个变化的其峰值代表输出电感电流峰值的三角状波形或梯形尖角状合成波形信号VΣ比较，然后得到PWM脉冲关断时刻。因此（峰值）电流模式控制不是用电压误差信号直接控制PWM脉冲宽度，而是直接控制峰值输出侧的电感电流大小，然后间接地控制PWM脉冲宽度。电流模式控制是一种固定时钟开启、峰值电流关断的控制方法。因为峰值电感电流容易传感，而且在逻辑上与平均电感电流大小变化相一致。但是，峰值电感电流的大小不能与平均电感电流大小一一对应，因为在占空比不同的情况下，相同的峰值电感电流的大小可以对应不同的平均电感电流大小。而平均电感电流大小才是唯一决定输出电压大小的因素。在数学上可以证明，将电感电流下斜波斜率的至少一半以上斜率加在实际检测电流的上斜波上，可以去除不同占空比对平均电感电流大小的扰动作用，使得所控制的峰值电感电流最后收敛于平均电感电流。因而合成波形信号VΣ要有斜坡补偿信号与实际电感电流信号两部分合成构成。当外加补偿斜坡信号的斜率增加到一定程度，峰值电流模式控制就会转化为电压模式控制。因为若将斜坡补偿信号完全用振荡电路的三角波代替，就成为电压模式控制，只不过此时的电流信号可以认为是一种电流前馈信号，见图2所示。当输出电流减小，峰值电流模式控制就从原理上趋向于变为电压模式控制。
