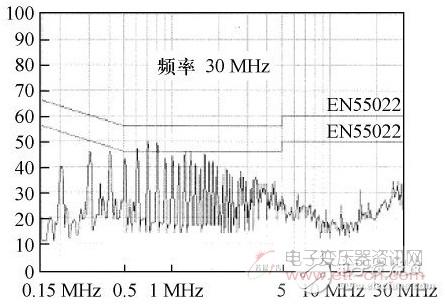

图10 变压器内部设置一次侧屏蔽绕组并将出线与输入滤波电容正极相连的传导EMI 测试结果

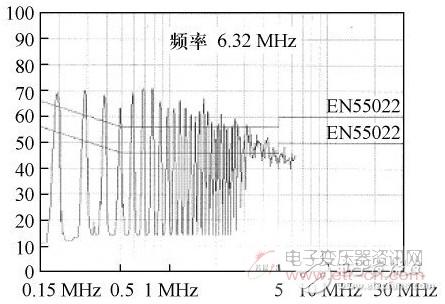

图11 变压器内部设置一次侧屏蔽绕组并将出线与输入滤波电容负极相连的传导EMI 测试结果

 　　在变压器内部再增设次级屏蔽绕组如图12所示，并将E 点与A 点相连，将F 点与C 点相连，此时，一次侧屏蔽绕组与次级屏蔽绕组的感应电动势和寄生电容分布情况是基本一致的，近似有：

　　式（5）中：Cx为一侧屏蔽绕组与另一屏蔽绕组间的寄生电容值。结合式（3） 可知，通过两屏蔽绕组耦合的共模电流近似为零，但一次侧与次级屏蔽绕组不可能完全一致，因此，屏蔽绕组之间仍会有共模干扰电流，但得到了极大的衰减，测试结果如图13 所示。

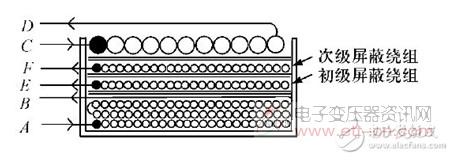

图12 变压器内部设置一次侧屏蔽绕组和次级屏蔽绕组

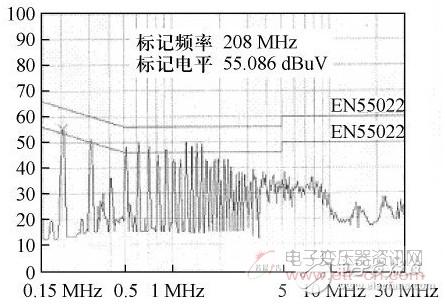

图13 变压器内部设置2 层屏蔽绕组的传导EMI 测试结果

　　如果将2 层屏蔽绕组换为2 层屏蔽铜箔，由于两层屏蔽铜箔感应电动势和寄生电容分布的分布更为相似，因此，对共模传导电流就有更好的抑制效果，测试结果如图14 所示。

　图14 变压器内部设置两层屏蔽铜箔的传导EMI 测试结果

　　理论及试验结果均表明：在变压器中增加屏蔽层，可以对共模传导EMI 起抑制作用，尤以两层铜箔的屏蔽效果最好。具体设计中，可根据电源共模传导EMI 的严重程度来选择相应的屏蔽措施。
　　由于各类变换器中产生共模传导EMI 的机理是相同的，所以，上述共模传导干扰的模型和屏蔽层的设计方法同样适用于其他拓扑。

　　4 结语
　　由于开关电源输入、输出侧与大地之间存在着电位差的高频变化，是造成共模EMI 的根本原因。理论分析和试验结果表明，在一次绕组与二次绕组之间设置屏蔽绕组或屏蔽铜箔，可以抑制一次侧与次级之间的共模电流，减少共模传导EMI。
