教你看懂反激开关电源电路图
[发布时间]:2015年7月17日 [来源]:开关电源 [点击率]:7998
【导读】: 总是有小伙伴在论坛问开关电源的问题,今天以常用的反激开关电源的电路图为例,让大家轻松读懂开关电源电路图!一, 先分类  开关电源的拓扑结构按照功率大小的分类如下:  10W以内常用RCC(自激振荡...

  十四,次级电路
  1.  限流电路由R18、U5、C17、R9、R20、R21 组成。工作原理:R18为回路的电流检测电阻,为了降低损耗,此电阻选择时尽量的小。



图12  限流回路

  2. U5为运算放大器LM358,358内部由两个运放,我们将两个运放一个做放大器,一个做比较器,将检测电阻上的电压值放大32.4倍后与基准电压做比较。当运放值低于基准值时,比较器输出高电平(358VCC电压),当运放值高于基准电压值时,比较器输出低电平(相对于接地).

  3. C10,C15和C9为次级滤波电容。

  4. D3为次级整流二极管。

  5. C8、C4、R19组成了431所需的回收回路补偿,以便稳定控制回路。TL431 是开关电源次级反馈最常用的基准和误差放大器件。

  6. U3光耦隔离是采用光电耦合器进行隔离,隔离电压为发光管和光敏三极管的隔离电压的最小值。

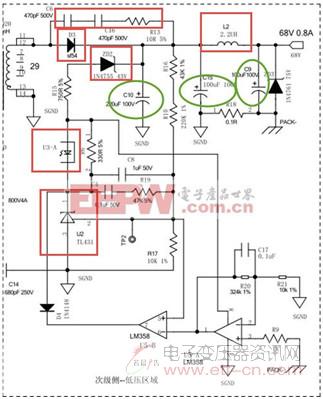

图13 次级电路

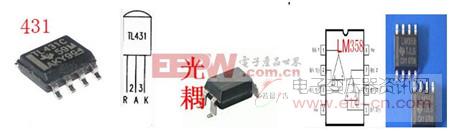

图14 TL431 光耦和LM358

  总结:反激电源是生活中用到最多的电源,作为电子工程师来说熟悉和了解反激电源的组成结构和设计是非常必要的。反激电源的设计难点在于变压器及反馈补偿环路。反馈补偿环路的牵扯的内容太复杂,有机会和大家做详细的探讨。
