八，共模电感

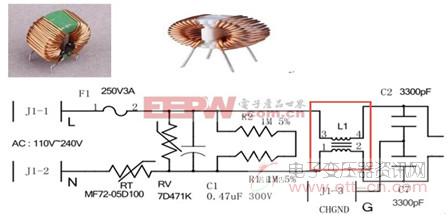

图6 共模电感

　　共模电感上，有两个共模电感线圈。这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制方向向反)。共模电感器要不易饱和，如此就需要选择低B-H(磁芯损耗与饱和磁通密度)温度特性的材料，因需要较高的电感量，磁芯的μi值也就要高，同时还必须有较低的磁芯损耗和较高的BS(饱和磁通密度)值，符合上述要求之磁芯材质，目前以铁氧体材质最为合适，磁芯大小在设计时并没有一定的规定，原则上只要符合所需要的电感量，且在允许的低频损耗范围内，所设计的产品体积最小化。
　　因此，磁芯材质及大小选取应以成本、允许损耗、安装空间等做参考。共模电感常用磁芯的μi约在2000~10000之间。

　　九，整流桥

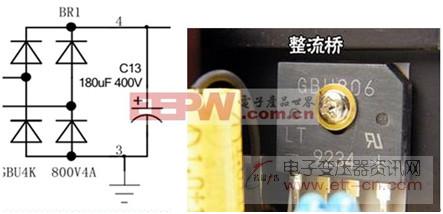

图7 整流桥

　　十，高压启动与RCD箝位电路

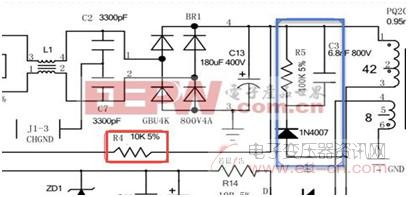

图8高压启动与RCD箝位电路

　　红线圈起的电阻为I C的高压启动电阻，电阻阻值的选择由IC特性决定。
　　蓝线圈起的部分为RCD箝位电路(也称为关断缓冲电路)。

　　十一，PWM IC 功能
　　PWM集成IC的作用：500V高压启动电路；电流控制模式；VCC具有过压保护功能；具备过载保护功能；500mA驱动能力；可调开关频率；内置谐波补偿电路。
　　各个器件的作用如下介绍：
　　R11为IC工作频率调整电阻；
　　D2为辅助绕组供电整流二极管；
　　R14为限流电阻；
　　C5为低频滤波电容；
　　C11为高频滤波电容；
　　R3为过功电阻；
　　R8为驱动电阻；
　　R12 MOS开机保护电阻；
　　C12为旁路电容；

　　U3-B为光耦反馈端。

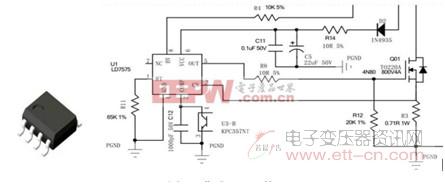

图9 集成PWM的IC

　　十二，MOS管
　　MOS管的耐压选择：
　　为 S极间耐压要是两倍的直流输入最大电压
　　MOS管的耐电流选择：
　　：MOS所通过的电流有效值
　　：输出电流
　　：输出功率
　　：最小输入直流电压值
　　：最大占空比

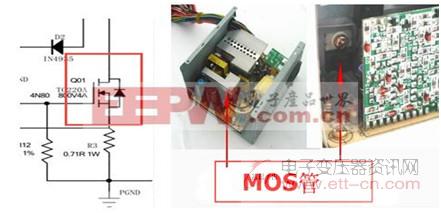

图10 MOS管

　　十三，变压器

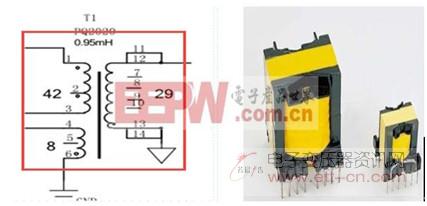

图11 变压器

　　变压器的线径计算是有规定的，特别是反激式电源变压器更应该注意：
　　在不同的频率下选取d也是不同的，在200KHz以下时，一般为4~5A/mm2，在200KHz以上时，一般为2~3A/mm2。
　　为了减少漏感，目前最好的、工艺最简单的绕制方法是初次级交错绕法也就是大家常说的三明治绕法
