2.2 系统测试数据及其抗干扰能力分析
　　在图3所示电路中，通过实验发现电路中R1和R2的取值对电路抗干扰能力有重要的影响。在一定范围内，若R2不变，增大R1会使Q3基极输入端信号的动态范围有所增大，即ECL电流开关的回差电压(类似施密特触发器)增大，确保VBB介于该范围内电流开关能正常工作，因此可以减小噪声导致Q3基极输入的ECL信号微小波动而导致电流开关误动作。开关工作原理如本文1.2所述，以提高抗干扰能力。实验证明，如果取R1≈10R2时，可使Q3基极输入的ECL电平信号处于一个适当的动态范围内，ECL电流开关具有较合适的回差电压，而Q4基极的参考电压VBB介于该范围内，则Q3基极的输入信号能正常控制激光器LD的驱动电流。

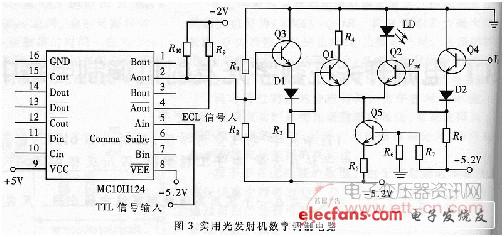

图3

　　如果去掉芯片MC10H124，理论上分析可知，Q3处于截止状态;但当接上电平转换器(MC10H124)后，由于输出脚外接-2V电压，实验结果测得Q3基极电压升高而工作于放大区。当在MC10H124的信号输入端⑤脚加上数据信号时，测得Q3和Q1基极的信号如下，Vh3:-0.85V～-1.60V;Vb1:-2.20V～-3.00V,而Q4基极的参考电压VBB=-1.3V,介于Vb3的动态范围内，测得Q2的基极电压约为-2.60V,也处于Vb1的动态范围内，因此该ECL电流开关能正常工作。
　　从上面分析可知，VBB保持稳定是影响ECL电路性能的一个很重要的因素，它决定着电流开关的阀值电压、输出逻辑电平和抗干扰能力。如果由于某种原因造成VBB发生变化，则可能会使输出逻辑混乱，而降低ECL电路的抗干扰能力。因此，只要保持ECL电流开关有一个适当的回差电压和稳定的开关阀值电压VBB，则有利用提高系统的抗干扰能力。特别是电路工作在超高速情况下，这些问题尤为突出。
