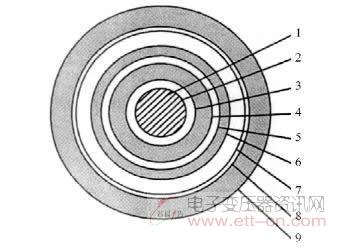

1 - 阻水导体 2 - 半导电带 3 - 导体屏蔽 4 - 绝缘 5 - 绝缘屏蔽6 - 半导电阻水带
7 - 金属护套 8 - 防腐层 9 - 聚乙烯外护层(含半导电层)

　　对于电缆阻水试验方法，目前只有电缆纵向阻水性能试验方法及其国家标准，即按GB/T 12706. 2-2002附录D、GB/T 11017. 1-2002附录C、GB/Z18890. 1-2002附录C等阻水试验的方法来进行试验和判定;而电缆径向阻水性能，目前还没有明确的试验方法以及试验标准，主要是通过间接的方法进行，如金属护套电缆径向阻水试验是通过气密性试验，即静置一段时间或浸水，靠压力变化或气泡来判定其径向阻水效果;同时检查聚乙烯非金属护套是否有缺陷，如被确定为完好的，即认为电缆具有良好的径向阻水性能。但这种方法仅对金属护套有用，却无法检测铝塑复合综合护层的径向阻水效果。因此希望国家标准制定部门能够尽快制定相应的测试标准或试验方法。
