下面是变压器设计过程：
设计输出电压为12V;
最大占空比 Dmax=0.49，对应的输入电压为290V;
输出功率200-250W，按经验选ER3542卧式磁芯及配套骨架，磁芯AE:107mm2，AL=2770;
开关频率100Khz，MOS最大导通时间4.9uS，关闭时间5.1uS;
肖特基整流，整流管正向压降VF选取0.65V;
磁芯稳定工作时磁摆幅应该保证磁芯不饱和，一般选取0.25T。

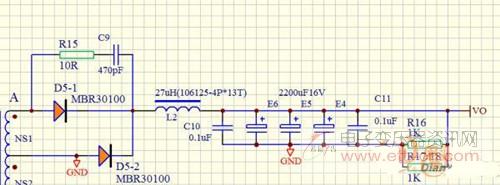

习惯于倒推方式设计变压器,将输出部分重新截图如下，方便理解：
图4 输出部分截图
步骤1：我们假设线路损耗是0.2V，则要求A到GND端的最小输出电压应该是：
VA=(Vo+VF+0.2)/Dmax=(12+0.65+0.2)/0.49=26.22(V)
步骤2：计算出变压器匝比
在最大占空比时的输入电压为290V，此时最小输出电压已经由上式算出，所以匝比=电压比
匝比N=290/26.22=11.06
供电带稳压措施，电流也比较小，可以按每匝电压多少V选取一个合适的值。
步骤3：按NP=Vinmin*Ton/(Bm*AE)计算出原边匝数，由磁芯AL值计算出原边的电感量;
式中单位分别为：
NP：匝数;
Vinmin：最低输入电压，单位伏特V;
Ton：MOS导通时间，单位微秒uS;
Bm：磁芯工作时磁摆幅，单位特斯拉T;
AE：磁芯有效截面积，单位平方毫米mm2;
得到NP=290*4.9/(0.25*107)=53.12
匝数取整数，结果为53匝;
磁芯AL值上面已经给出，值为2770，所以原边电感量L=2770*53*53(nH)，约等于7.78mH。
步骤四：由匝比N计算出副边主绕组匝数NS1
NS1=NP/N=53/11.06=4.79
取整数，结果为5匝;
由副边匝数可以推出每匝伏数为26.22V/5匝=5.244V/匝，看了 IC规格书，我选择供电在12V以上18V以下，供电绕组绕3匝就行。
步骤五：
由伏秒关系Vout*N*Toff>VE1*Ton可以计算出原边匝数和复位绕组匝数的变比Nf;
实际上复位绕组两端电压要比输出电压高一个二极管压降0.65V，将上面公式调整变换一下，得到
Nf>Vin*Ton/[(Vout+0.65)*Toff]>290*4.9/[(12+0.65)*5.1]>22.03
得到匝比，按匝比计算出复位绕组匝数
NS2=NP/Nf=53/22.03=2.4(匝)
因为要求匝比大于22.03，所以只能取整数为2匝。
变压器线径选择：
设输出是12V18A，变压器转换效率为0.95，其他条件按上面计算的结果，得出初级峰值电流约1.79A，有效值电流1.24A，线用6A/mm2选0.45线两根;次级电流有效值约12.56A，用0.6的线9根并联;复位绕组0.6线3根并联绕制。
以上就是变压器复位的另一种方法，你学会了吗?
