单段PFC解决方案

    如前所述，与PFC+PWM两段式架构相比，单段PFC是一种较为新颖的架构，使用的元器件数量更少，为两段式架构提供了良好的替代选择，而且这种架构在较高输出电压(大于15 V)和中等功率(75至150 W)下工作得更好。

    针对这个应用空间，安森美半导体提供了NCP1651这样的集成控制器，并即将推出升级版的NCP1652。安森美半导体还推出了基于NCP1651的GreenPointTM 90 W笔记本适配器参考设计，该参考设计能够降低解决方案成本超过15%，只使用1个磁性元件(电感)、1个控制IC、1个高压开关器件(高压MOSFET)及1个整流器，相比较PFC+PWM两段式架构，减少了元器件使用数量，具有更高的电源能效和功率密度，还符合OEM对适配器外壳温度上升和泄漏电流的要求。

    此外，从某独立设计公司基于NCP1651设计的90 W单段式适配器与某厂商的两段式90 W适配器的能效测试结果对比(如表2)可以看出，基于NCP1651的方案拥有更佳的工作能耗和更低的空载能耗。

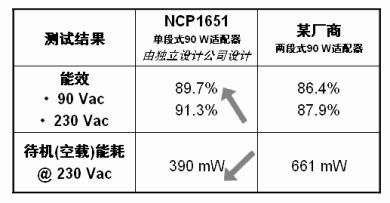

表2：基于NCP1651的单段90 W适配器与竞争产品的能效测试结果对比

    总结

    本文探讨及分析了通用电源适配器市场的趋势，如工作能效和待机能耗要求越来越高、某些OEM拥有独特能效要求、某些规范的局部要求放松使得单段PFC方案获得更大发展动力以及电源适配器的功率需求越来越高和体积要求越来越小等。还相应地分析了电源适配器所面临的挑战，并结合不同功率等级的应用，探讨了其应用的要求以及可以采用的安森美半导体解决方案。作为全球领先的高能效电源解决方案供应商，安森美半导体不仅提供针对电源适配器应用的一系列PFC控制器、PWM控制器、分流稳压器、功率MOSFET和整流器，还提供高能效、低能耗的GreenPoint参考设计，用于笔记本、游戏机、LCD显示器和游戏机等一系列应用，帮助客户缩短开发时间，加快产品上市进程。
