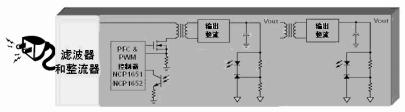

图1：单段PFC架构的适配器结构示意图

    因此，针对外部电源的“能源之星”正式2.0版规范中，将功率因数要求限制在输入功率大于100 W的外部电源和115 Vac电压的测试条件，而对230 Vac则不作要求；设计用于同时能够工作在115 Vac和230 Vac条件下的外部电源在功率因数方面只需要满足115 Vac条件下的测试要求。这样一来，具有更高性价比、适合电源适配器等应用的单段式PFC将赢来更大的发展动力。

    电源适配器面临的挑战

    综合以上电源适配器的通用市场趋势，我们可以得出结论，电源适配器所面临的主要挑战在于：

    * 降低空载输入功率；

    * 提高总体能效；

    * 特别针对笔记本适配器则言，注意待机、休眠和空闲等不同模式下的能效；

    * 改善功率因数；

    下面我们将按照不同功率等级的应用，分享安森美半导体的相关解决方案。

    安森美半导体电源适配器解决方案

    1）输入功率小于75W的适配器应用

    如上所述，在输入功率小于75 W时，外部电源无需PFC，系统主要只是PWM段，其结构示意图如图1所示。这种情况下，通常采用的是反激式拓扑结构，适配器既能工作在固定频率(FF)，也能工作在可变频率(VF)的控制器(特别是就准谐振模式而言)。在额定负载和轻载条件下，要同时实现较高能效，关键就在于要采用能够根据负载状况调整工作模式的智能控制器。

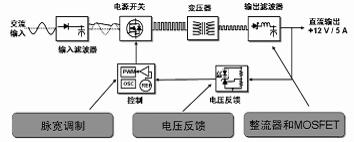

图2：功率小于75 W的电源适配器架构

    针对这类应用，安森美半导体推出了一系列的PWM控制器解决方案。其中，就功率介于10W至50 W范围的应用而言，可以采用NCP1351和NCP1216等器件。其中，NCP1351采用固定导通时间、可变关闭时间电流模式控制技术，会在负载变低时降低开关频率，可以提供卓越的空载能耗，并在轻载条件下提供最佳的能效表现；当频率下降时，峰值电流逐渐下降到最大峰值电流的大约30%，能够避免变压器发生机械共振，从而大幅消除可听噪声，并保持良好的待机能耗表现。值得一提的是，安森美半导体推出了基于NCP1351的GreenPointTM 40W打印机电源适配器参考设计。这参考设计的待机能耗低于150mW，而目前常用的40 W打印机在相似情况下能耗约为450mW。在额定负载条件下，该设计的能效高达85%；而其采用的频率反走技术，也令其在高于2W的轻载条件下能效高于80%。除了NCP1351和NCP1216，安森美半导体还将推出NCP1217和NCP1380等新器件。

    而在40 W至70 W的功率应用范围，也可采用NCP1271、NCP1219和NCP1288等固定频率控制器(其中NCP1219和NCP1288为新产品，即将推出)，还可采用NCP1377、NCP1337和NCP1380等可变频率控制器。
