作者：方佩敏

    近年来，手机、数码相机、MP3等便携式产品向体积小、厚度薄、重量轻方向发展，新产品推陈出新，产量也猛增。这些新产品中无不采用锂离子(或聚合物)电池，因为它能满足小、薄、轻的要求，并且容量大，能延长两次充电的时间间隔。与此同时，各厂商也开发出各种新型充电器，与产品进行配套销售。为争夺充电器市场的份额，各导体厂商开发许多性能优良、设计灵活、应用方便的充电器芯片，应用到各种新型充电器当中。

    凌特公司推出的单节锂离子电池充电器LTC4062应用灵活，可满足不同容量的锂离子电池的需要，也能采用插头式电源及USB端口进行充电，为充电器设计工程师提供了一个很好的选择。

特点及应用范围

    LTC4062是一种充单节锂离子电池的线性充电器，由LTC4062组成的充电器适用于笔记本电脑、手机、MP3播放器及数码相机等。该充电器主要特点包括：可以用插头式(AC/DC适配器)或USB端口供电；最大充电电流可达1A；预设浮充电压为4.2V±0.35%；内有用于监控电池电压的低功耗电压比较器；有多种终止充电方式：可设置时间的定时器来控制终止充电；在充电电流小于设定的电流时终止充电；由用户根据充电状态指示来终止充电；完善的充电程序(算法)；在电压低于2.9V时实现涓流充电；在电压大于2.9V时实现大电流恒流充电；当电池电压接近4.2V时改为恒压充电；有充电过程指示(LED亮表示充电、LED灭表示充电终止，LED闪亮表示电池未装好或有故障)；有智能启动(Smart Start)，可延长电池寿命；有关闭控制，在关闭状态时耗电20μA(典型值)，电池耗电小于2μA；充电电流可设定；终止充电时的电流阈值可设定；内部有自动热调节来控制最大的充电率，不会有过热风险；无须外部电流检测电阻及阻塞二极管；外围元器件少；有设定全电流充电(大功率)及1/5电流充电(小功率)选择以满足不同充电电源及电池容量的需要；10管脚小尺寸DFN封装(3mm×3mm)，高度0.75mm；工作温度范围为0℃～+85℃。

管脚排列及功能

    LTC4062的管脚排列如图1所示，各管脚功能如表1所示。

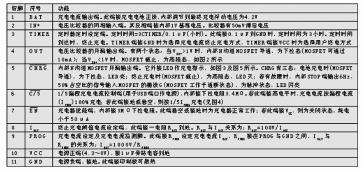

表1

图1 LTC4062的管脚排列

图2 OUT端的两个输出状态

图3 CHRG是内部MOSFET开漏输出端

图4 C/5是编程充电电流控制端

    LTC4062的主要参数(VCC=5V、TA=25℃)典型值：输入电源电压范围VCC为4.3～8V；在充电模式时，输入电源电流ICC=240μA，备用模式时，ICC=130μA，关闭模式时，ICC=20μA；充电器调节后输出电压VFLOAT=4.2V? ±0.015V(TA=25℃)，VFLOAT=4.2V? ±0.025V(0℃<TA<85℃)；BAT端输出的充电电流IBAT与RPROG有关，RPROG=10kΩ时，IBAT=100mA(恒流)，RPORG=1.2kΩ时，IBAT=800mA(恒流)；PROG端电压VPROG=1V；OUT端输出低电平电压VOUT=0.1～0.16V；CHRG端输出低电压VCHRG=0.1V；涓流充电阈值电压VTRIKL=2.9V；涓流充电电流ITRIKL为IBAT电源的1/10(当VBAT<VTRIKL)；低压锁存电压VUV=3.8V，终止充电阈值检测电流IDET由用户选择RDET设定，RDET=1kΩ时，IDET=100mA；REDT=10kΩ时，IDET=10mA。
